W dzisiejszych czasach, gdy infrastruktura miejska i prywatna wymaga coraz bardziej zaawansowanych rozwiązań, odwodnienia liniowe monolityczne stają się nieodzownym elementem w projektach związanych z gospodarką wodami opadowymi. Producent odwodnień Markpol oferuje innowacyjne systemy, które doskonale sprawdzają się w różnych zastosowaniach, od parkingów naziemnych i podziemnych po podjazdy do posesji czy zabezpieczenia przed zalaniem garaży. Dzięki swojej funkcjonalności i estetyce, odwodnienia monolityczne zyskują coraz większą popularność wśród inwestorów i architektów.

Czym są odwodnienia liniowe monolityczne?

Odwodnienia liniowe monolityczne to systemy służące do budowy modułowego ciągu ściekowego, który zbiera wodę opadową z utwardzonych powierzchni użytkowych. W przeciwieństwie do tradycyjnych odwodnień liniowych, które wyposażone są w kratki ściekowe, rozwiązania monolityczne charakteryzują się brakiem widocznych elementów metalowych. Dzięki temu są bardziej estetyczne i lepiej komponują się z otoczeniem, takim jak krawężniki, kostka brukowa czy nawierzchnie asfaltowe. Brak kratki ściekowej eliminuje również problem korozji, która często prowadzi do nieestetycznego wyglądu i zmniejszenia trwałości systemu.

Budowa i zalety odwodnień monolitycznych

Odwodnienia liniowe monolityczne wykonane są z monobloku betonowego, najczęściej z betonu polimerowego klasy C55/67, który charakteryzuje się wysoką wytrzymałością i odpornością na uszkodzenia mechaniczne. Monoblok jest dodatkowo wzmocniony stalowymi elementami oraz żebrowanym odrutowaniem, co zabezpiecza go przed pękaniem nawet przy dużych obciążeniach. Górna część konstrukcji posiada specjalnie wyprofilowane szczeliny, które umożliwiają efektywne zbieranie wody opadowej. Wewnętrzny kanał spływowy ma okrągły przekrój, co minimalizuje ryzyko zatykania się systemu przez muł i inne zanieczyszczenia, zapewniając długotrwałą wydajność.

Elementy systemu odwodnień liniowych monolitycznych

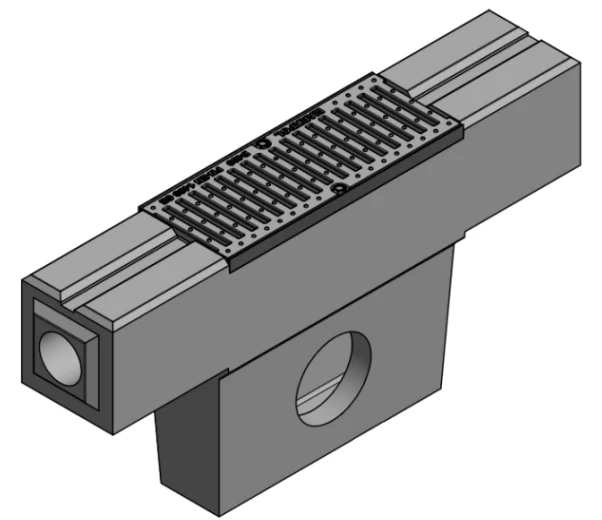

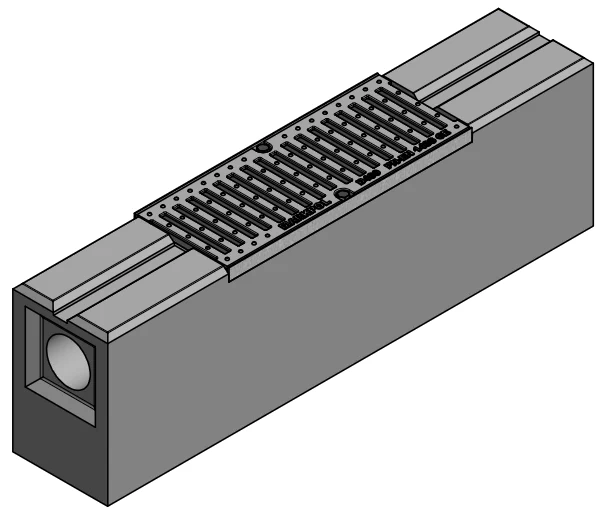

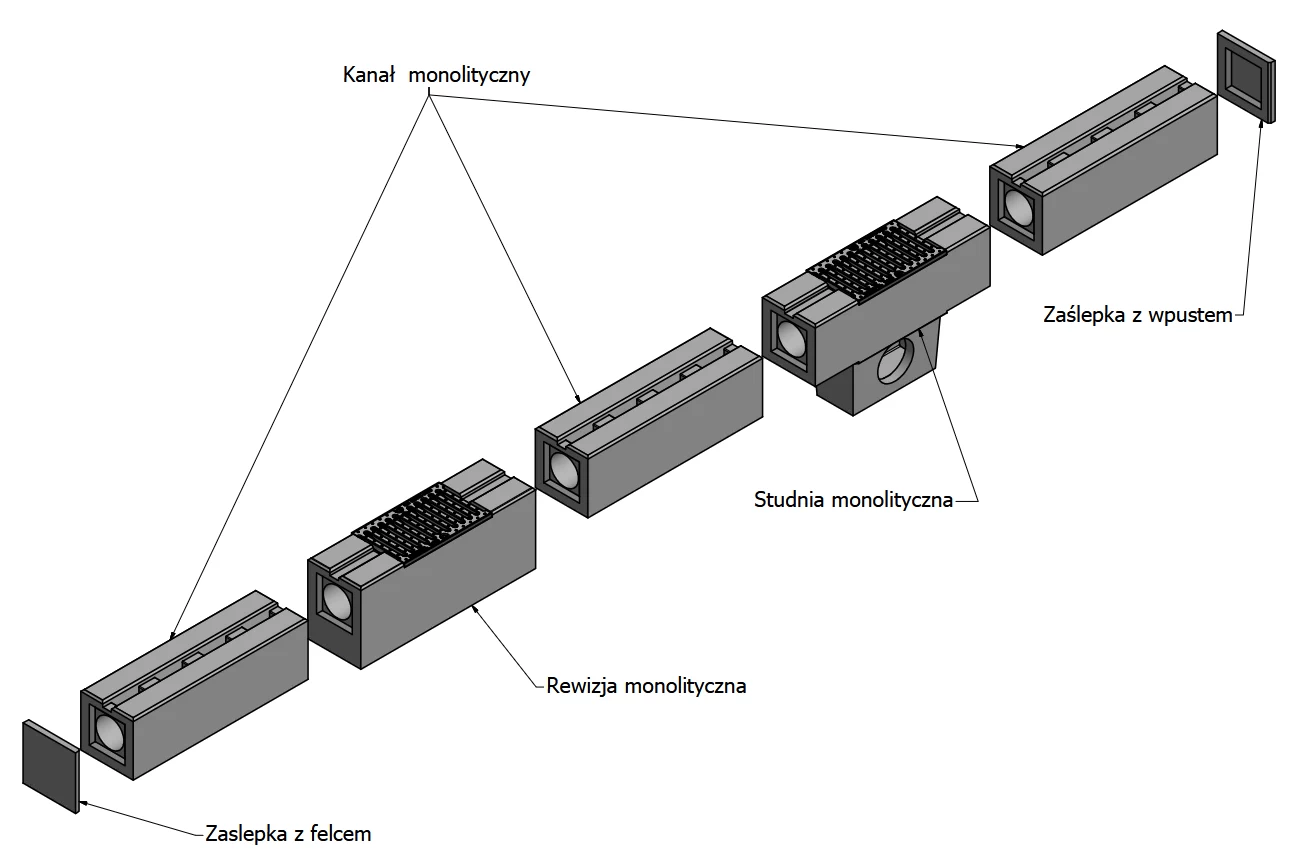

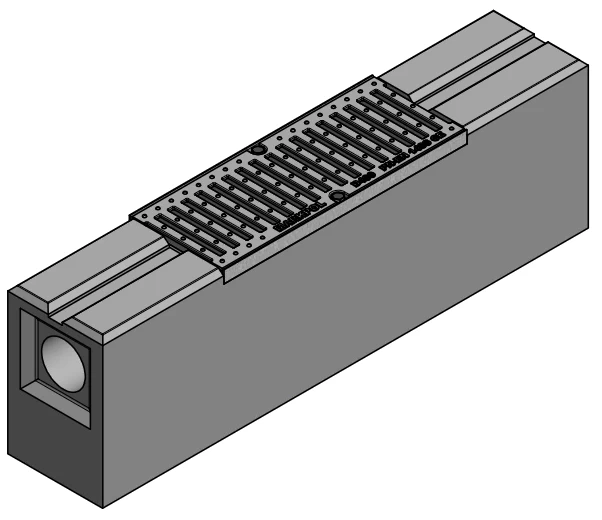

System odwodnień liniowych monolitycznych składa się z kilku kluczowych elementów, które współpracują ze sobą, tworząc spójny i efektywny ciąg ściekowy. Pierwszym z nich są kanały odwadniające, które zbierają wodę opadową. Standardowa długość kanału wynosi 1 metr, a jego wymiary są dostosowane do klasy obciążeniowej, co pozwala na dopasowanie systemu do konkretnych potrzeb. Kolejnym ważnym elementem są rewizje monolityczne, czyli specjalne monobloki wyposażone w kratki inspekcyjne. Instalowane są one co kilka metrów w ciągu systemu, umożliwiając łatwy dostęp do wnętrza kanału w celu przeprowadzenia przeglądów, czyszczenia lub przepłukiwania. Dzięki temu system pozostaje sprawny przez wiele lat, a ryzyko zatkania jest minimalizowane. Studnie monolityczne pełnią rolę spustów grawitacyjnych, które odprowadzają wodę do systemu kanalizacyjnego. Wyposażone są w łącza przyłączeniowe, otwory spustowe oraz kratki rewizyjne, co ułatwia inspekcję i serwisowanie. Zaślepki z felcem oraz zaślepki z wpustem to elementy, które zamykają ciąg odwodnień, zapewniając szczelność i estetykę całego systemu.

Montaż i łączenie elementów systemu

Montaż odwodnień liniowych monolitycznych jest prosty i intuicyjny, dzięki zastosowaniu systemu łączenia przypominającego połączenia klocków. Poszczególne elementy, takie jak monobloki ze szczelinami, rewizje i studzienki, łączone są za pomocą profilowanych piór i wpustów. Takie rozwiązanie gwarantuje szczelność połączeń oraz łatwość utrzymania równego ciągu odwodnienia. Dzięki temu instalacja systemu jest szybka i precyzyjna, co przekłada się na oszczędność czasu i kosztów.

Zastosowanie odwodnień liniowych monolitycznych

Odwodnienia liniowe monolityczne znajdują zastosowanie w wielu obszarach, gdzie konieczne jest efektywne odprowadzanie wód opadowych. Doskonale sprawdzają się na parkingach naziemnych i podziemnych, gdzie zapewniają ochronę przed zalaniem i utrzymują czystość nawierzchni. Są również idealnym rozwiązaniem na podjazdach do posesji, zabezpieczając przed dostawaniem się wody do garaży. W przestrzeniach publicznych, takich jak stacje paliw, hale magazynowe czy place składowe, odwodnienia monolityczne skutecznie radzą sobie z odprowadzaniem dużych ilości wody, zapewniając bezpieczeństwo i komfort użytkowania.

Odwodnienia liniowe monolityczne to nowoczesne i estetyczne rozwiązanie, które doskonale sprawdza się w różnych warunkach eksploatacyjnych. Dzięki swojej wytrzymałości, łatwości montażu i braku konieczności stosowania kratek ściekowych, systemy te zyskują coraz większą popularność wśród inwestorów. Producent odwodnień Markpol oferuje kompleksowe rozwiązania, które nie tylko skutecznie odprowadzają wodę opadową, ale także wpisują się w estetykę otoczenia, zapewniając długotrwałą i bezproblemową eksploatację.

Prawidłowa instalacja odwodnień liniowych monolitycznych

Instalacja odwodnień liniowych monolitycznych to proces, który wymaga precyzji, odpowiedniego przygotowania terenu oraz znajomości zasad montażu. Odpowiednio zamontowany system gwarantuje skuteczne zbieranie i odprowadzanie wód opadowych z utwardzonych powierzchni, takich jak hale magazynowe i produkcyjne, parkingi, stacje benzynowe czy miejsca ruchu pieszego i pojazdów. W tym artykule omówimy, jak prawidłowo instalować odwodnienia liniowe monolityczne, aby zapewnić ich długotrwałą i bezproblemową eksploatację.

Przygotowanie terenu pod instalację odwodnień liniowych monolitycznych - Pierwszym krokiem w procesie instalacji jest odpowiednie przygotowanie terenu. Należy dokładnie zaplanować przebieg ciągu odwodnienia, uwzględniając spadek terenu, miejsca zbierania wody oraz punkt odprowadzenia do kanalizacji. W przypadku hal magazynowych, parkingów czy stacji benzynowych, kluczowe jest określenie miejsc, gdzie woda opadowa zbiera się w największych ilościach – często są to zagłębienia terenu lub miejsca przy krawężnikach. Po wytyczeniu przebiegu systemu, należy wykopać odpowiedni rowek pod korytka odwadniające. Głębokość wykopu zależy od wysokości monobloku oraz warstwy betonu, która będzie go otaczać. Standardowo, korytka odwadniające powinny być umieszczone na głębokości około 0.5-1 cm poniżej poziomu nawierzchni, aby umożliwić swobodny przepływ wody do szczelin. Należy również pamiętać o zachowaniu spadku w kierunku studzienki zbiorczej lub punktu odprowadzenia wody – zalecany spadek to minimum 0,5-1%.

Montaż korytek odwadniających – krok po kroku

1. Wykop i podłoże pod korytka - Po wykonaniu wykopu, dno rowka należy wyrównać i zagęścić, aby zapewnić stabilne podłoże dla korytek. W przypadku gruntów o słabej nośności, zaleca się wykonanie podsypki z piasku lub żwiru, która dodatkowo stabilizuje konstrukcję.
2. Ułożenie korytek odwadniających - Korytka odwadniające, wykonane z monobloku betonowego, układane są w przygotowanym rowku. Poszczególne elementy łączy się za pomocą systemu piór i wpustów, co zapewnia szczelność i stabilność połączeń. Należy zwrócić uwagę, aby szczeliny zbierające wodę były skierowane ku górze, a cały ciąg odwodnienia zachowywał równy spadek.
3. Betonowanie korytek - Po ułożeniu korytek, przestrzeń wokół nich należy wypełnić betonem klasy co najmniej C12/15. Betonowanie zapewnia stabilizację systemu oraz zabezpiecza go przed przemieszczaniem się pod wpływem obciążeń. Warstwa betonu powinna otaczać korytka z każdej strony, tworząc jednolitą konstrukcję. W przypadku miejsc o dużym natężeniu ruchu (np. parkingi czy stacje benzynowe), zaleca się dodatkowe wzmocnienie betonu zbrojeniem.
4. Montaż studzienek zbiorczych i rewizji - W kluczowych punktach systemu, takich jak miejsca zmiany kierunku ciągu lub co kilka metrów w linii prostej, instaluje się studzienki zbiorcze oraz rewizje monolityczne. Studzienki pełnią rolę punktów odprowadzenia wody do kanalizacji, natomiast rewizje umożliwiają łatwy dostęp do wnętrza systemu w celu czyszczenia i konserwacji.
5. Zamknięcie ciągu odwodnienia - Na końcach ciągu odwodnienia montuje się zaślepki z felcem lub wpustem, które zamykają system, zapobiegając wyciekom wody i zapewniając estetyczny wygląd.

Zachowanie spadku i kontrola przepływu wody - Jednym z najważniejszych aspektów instalacji odwodnień liniowych monolitycznych jest zachowanie odpowiedniego spadku. Spadek minimalny 0,5-1% w kierunku studzienki zbiorczej lub punktu odprowadzenia wody jest niezbędny, aby woda mogła swobodnie przepływać przez system. Brak spadku lub jego niewłaściwe ukształtowanie może prowadzić do zastojów wody, zmniejszenia wydajności systemu, a w skrajnych przypadkach – do zalewania powierzchni.

Zabezpieczenie przed zamuleniem i zanieczyszczeniami - Aby system odwodnienia działał sprawnie przez wiele lat, warto zadbać o zabezpieczenie przed zamuleniem i zanieczyszczeniami. W przypadku hal magazynowych, parkingów czy stacji benzynowych, gdzie woda może zawierać duże ilości piasku, olejów czy innych zanieczyszczeń, zaleca się instalację osadników lub separatorów substancji ropopochodnych. Dodatkowo, regularne czyszczenie rewizji i studzienek zbiorczych pozwala utrzymać system w dobrym stanie technicznym.

Zobacz także: Odwodnienia liniowe z tworzyw sztucznych - zalety oraz zastosowanie

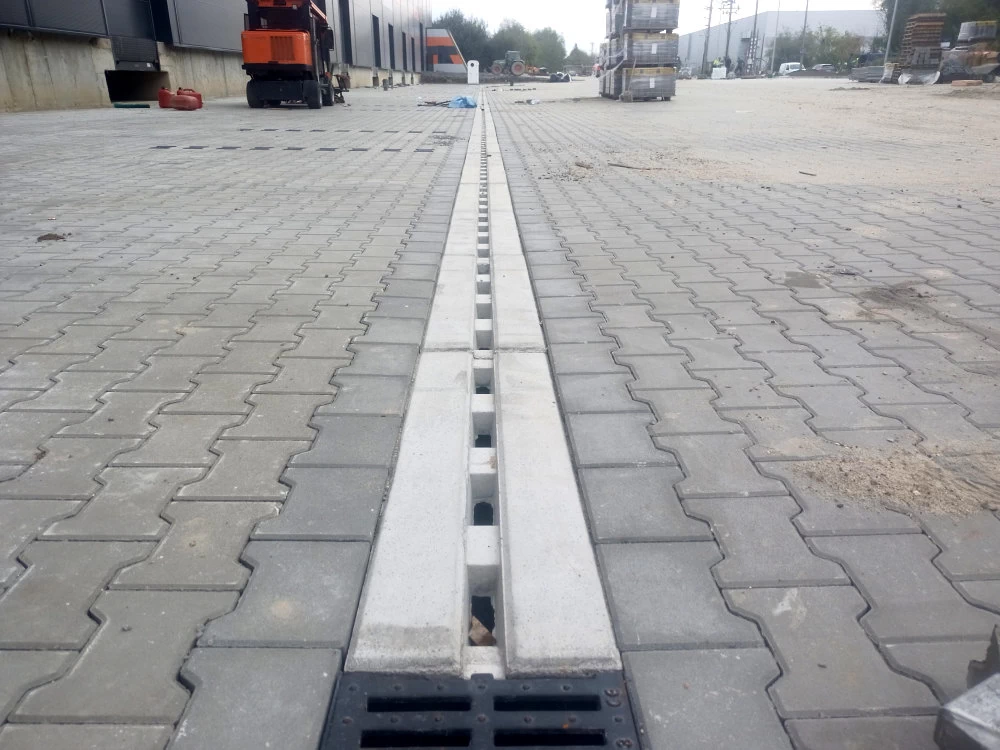

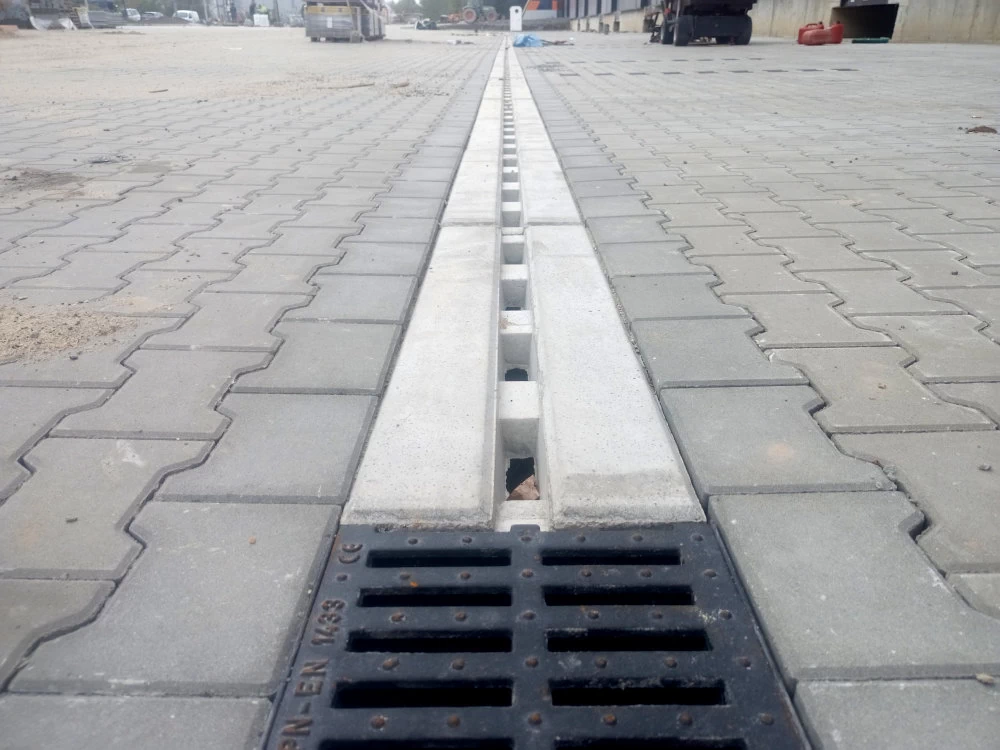

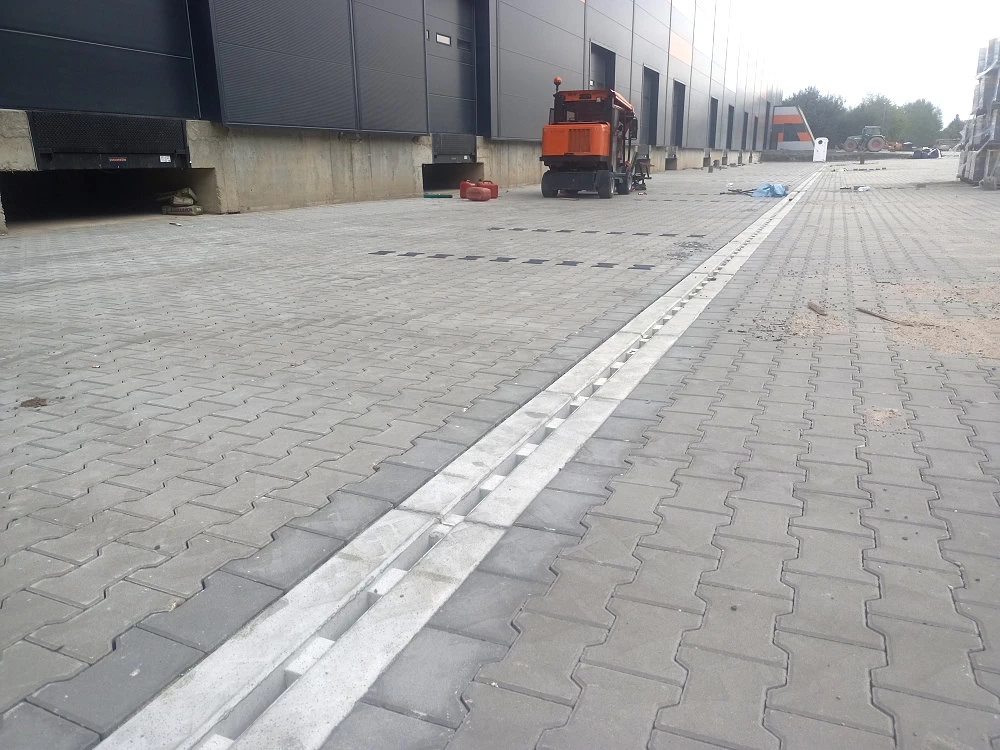

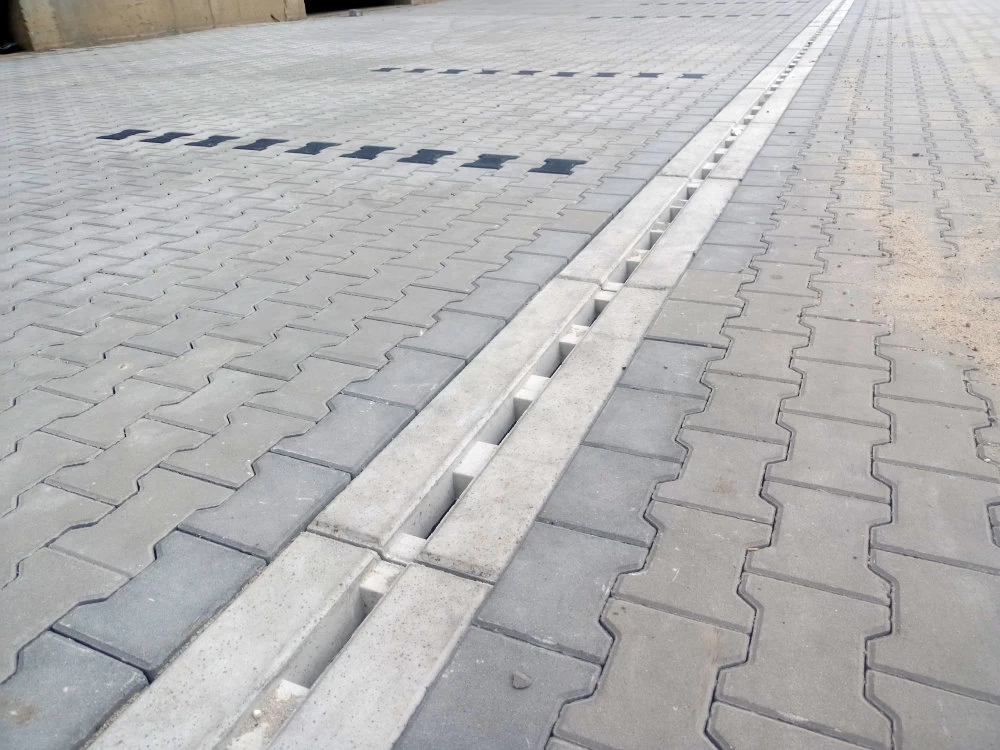

Poniżej przedstawiamy zainstalowanych poprawnie monolitycznych odwodnień liniowych:
