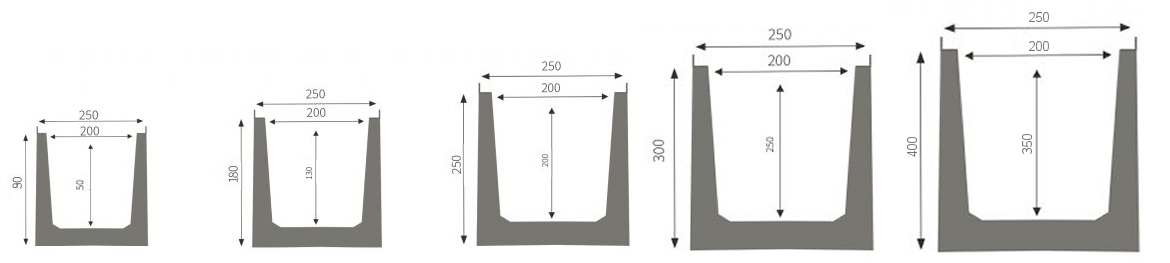

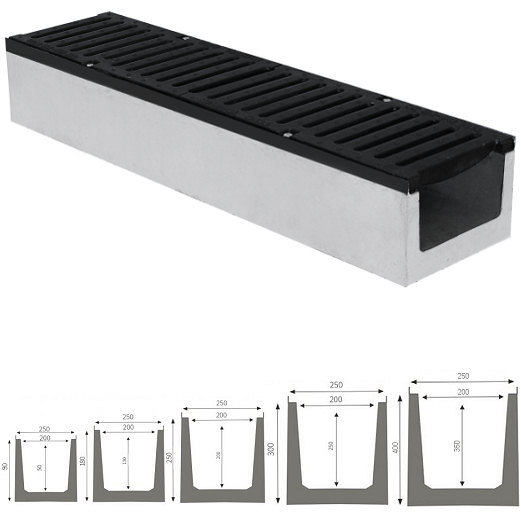

| DŁUGOŚĆ ( mm ) | SZEROKOŚĆ ( mm ) | WYSOKOŚĆ ( mm ) |
|---|---|---|
| 1000mm | 250mm | 180 / 250 / 300 / 400mm |

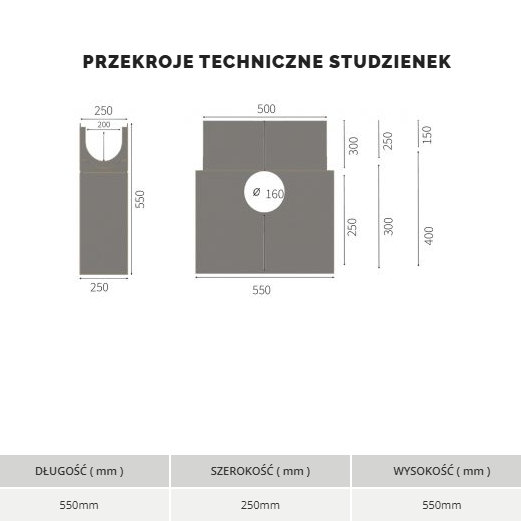

| DŁUGOŚĆ ( mm ) | SZEROKOŚĆ ( mm ) | WYSOKOŚĆ ( mm ) |
|---|---|---|
| 550mm | 250mm | 550mm |

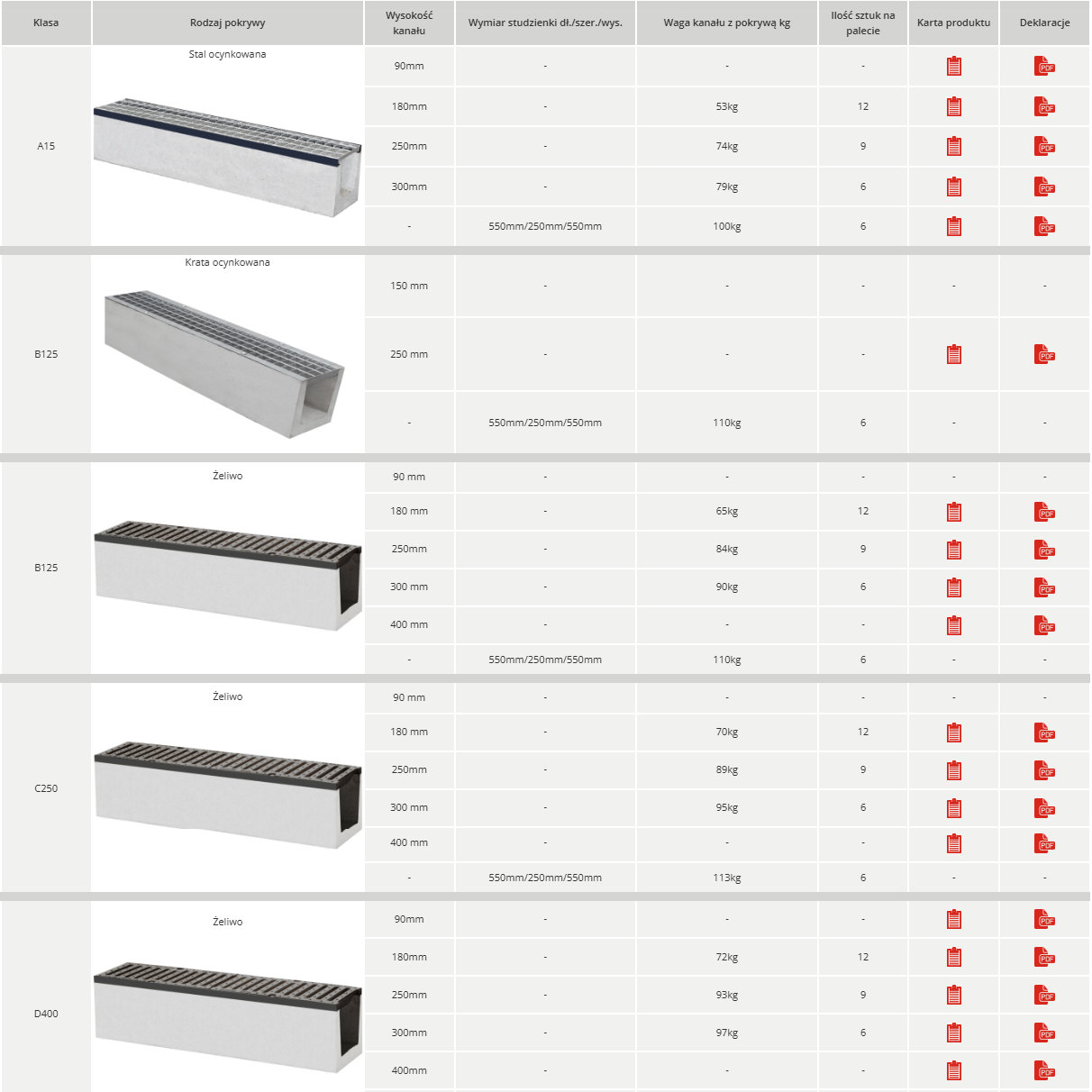

| Klasa | Rodzaj pokrywy | Wysokość kanału | Wymiar studzienki dł./szer./wys. | Waga kanału z pokrywą kg | Ilość sztuk na palecie | Karta produktu | Deklaracje |
|---|---|---|---|---|---|---|---|
| A15 | Stal
ocynkowana |
90mm | - | - | - |  |  |
| 180mm | - | 53kg | 12 | | | ||
| 250mm | - | 74kg | 9 | | | ||
| 300mm | - | 79kg | 6 | | | ||
| - | 550mm/250mm/550mm | 100kg | 6 |
|
| ||
| B125 | Krata ocynkowana |
150 mm | - | - | - | - | - |
| 250 mm | - | - | - | | | ||
| - | 550mm/250mm/550mm | 110kg | 6 | - | - | ||
| B125 | Żeliwo |
90 mm | - | - | - | - | - |
| 180 mm | - | 65kg | 12 | | | ||
| 250mm | - | 84kg | 9 | | | ||
| 300 mm | - | 90kg | 6 | | | ||
| 400 mm | - | - | - | | | ||
| - | 550mm/250mm/550mm | 110kg | 6 | - | - | ||
| C250 | Żeliwo |
90 mm | - | - | - | - | - |
| 180 mm | - | 70kg | 12 | | | ||
| 250mm | - | 89kg | 9 | | | ||
| 300 mm | - | 95kg | 6 | | | ||
| 400 mm | - | - | - | | | ||
| - | 550mm/250mm/550mm | 113kg | 6 | - | - | ||

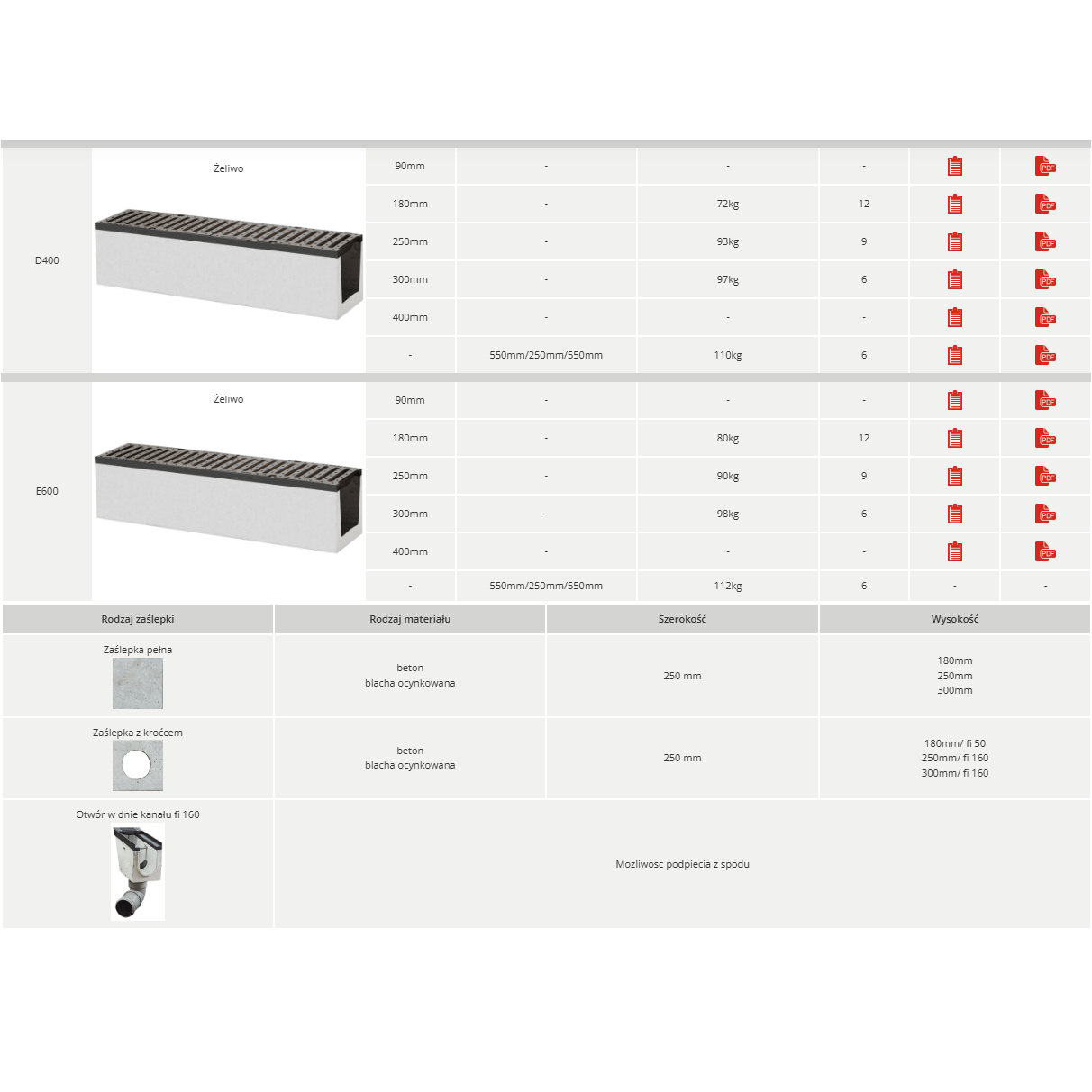

| D400 | Żeliwo |
90mm | - | - | - |
|
|
| 180mm | - | 72kg | 12 |
|
| ||
| 250mm | - | 93kg | 9 |
|
| ||
| 300mm | - | 97kg | 6 |
|
| ||
| 400mm | - | - | - |
|
| ||
| - | 550mm/250mm/550mm | 110kg | 6 | |
| ||
| E600 | Żeliwo |
90mm | - | - | - | |
|
| 180mm | - | 80kg | 12 | |
| ||
| 250mm | - | 90kg | 9 | |
| ||
| 300mm | - | 98kg | 6 | |
| ||
| 400mm | - | - | - | |
| ||
| - | 550mm/250mm/550mm | 112kg | 6 | - | - |
| Rodzaj zaślepki | Rodzaj materiału | Szerokość | Wysokość |
|---|---|---|---|
Zaślepka pełna | beton blacha ocynkowana | 250 mm | 180mm 250mm 300mm |
Zaślepka z kroćcem | beton blacha ocynkowana | 250 mm | 180mm/ fi 50 250mm/ fi 160 300mm/ fi 160 |
Otwór w dnie kanału fi 160 | Mozliwosc podpiecia z spodu | ||

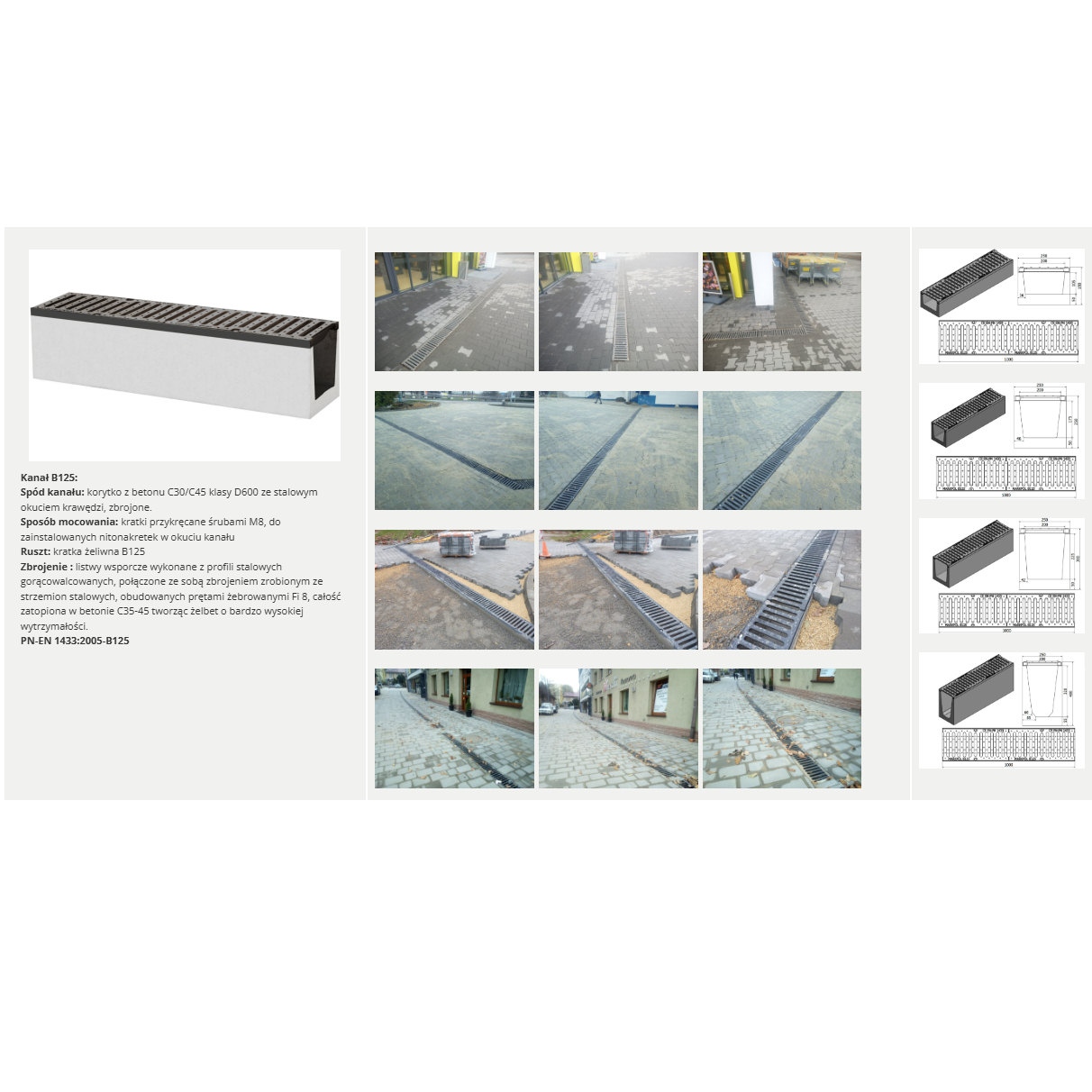

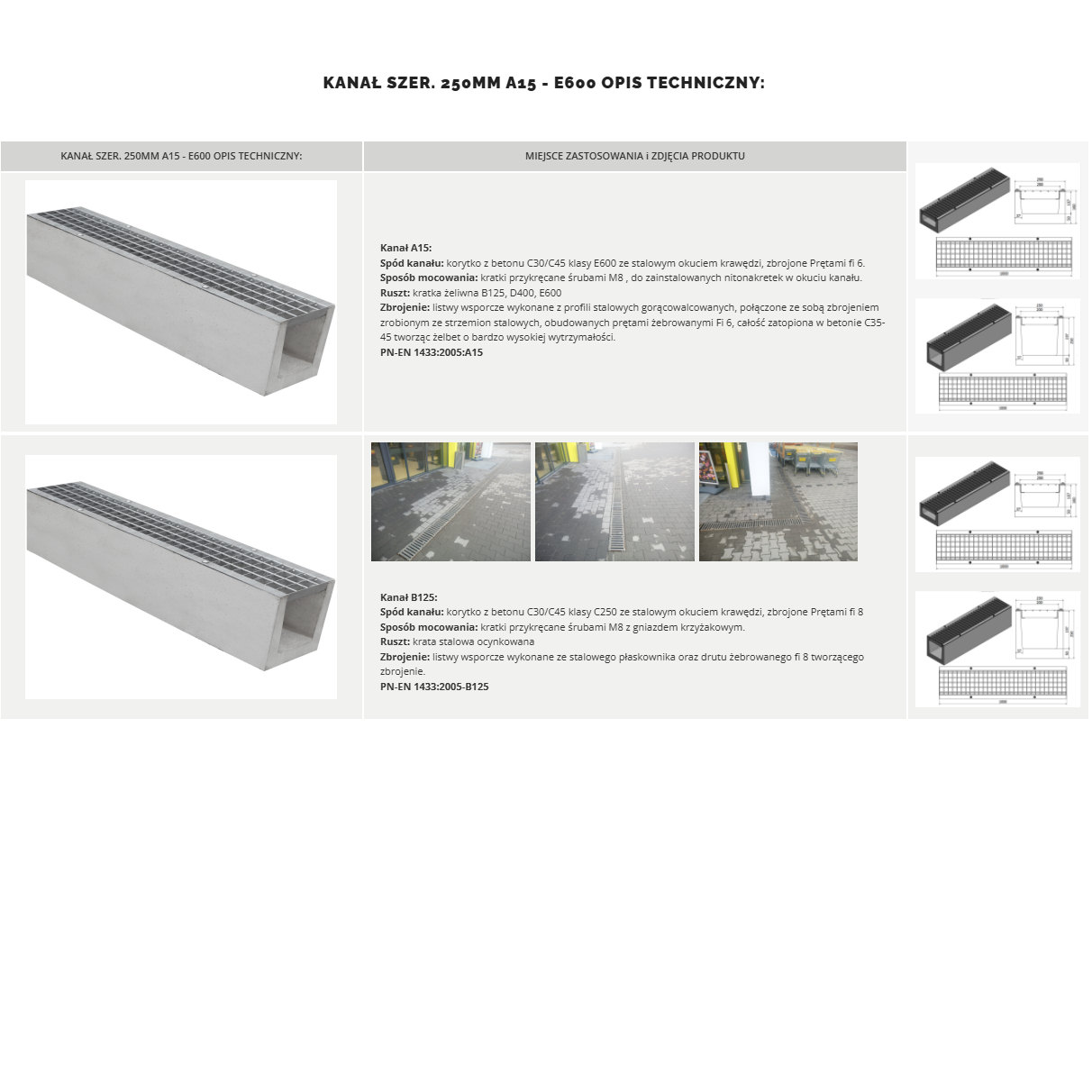

| KANAŁ SZER. 250MM A15 - E600 OPIS TECHNICZNY: | MIEJSCE ZASTOSOWANIA i ZDJĘCIA PRODUKTU |
|
|---|---|---|
|
Kanał A15:
Spód kanału: korytko z betonu C30/C45 klasy E600 ze stalowym okuciem krawędzi, zbrojone Prętami fi 6.
|
|
|

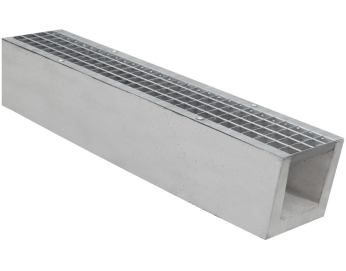

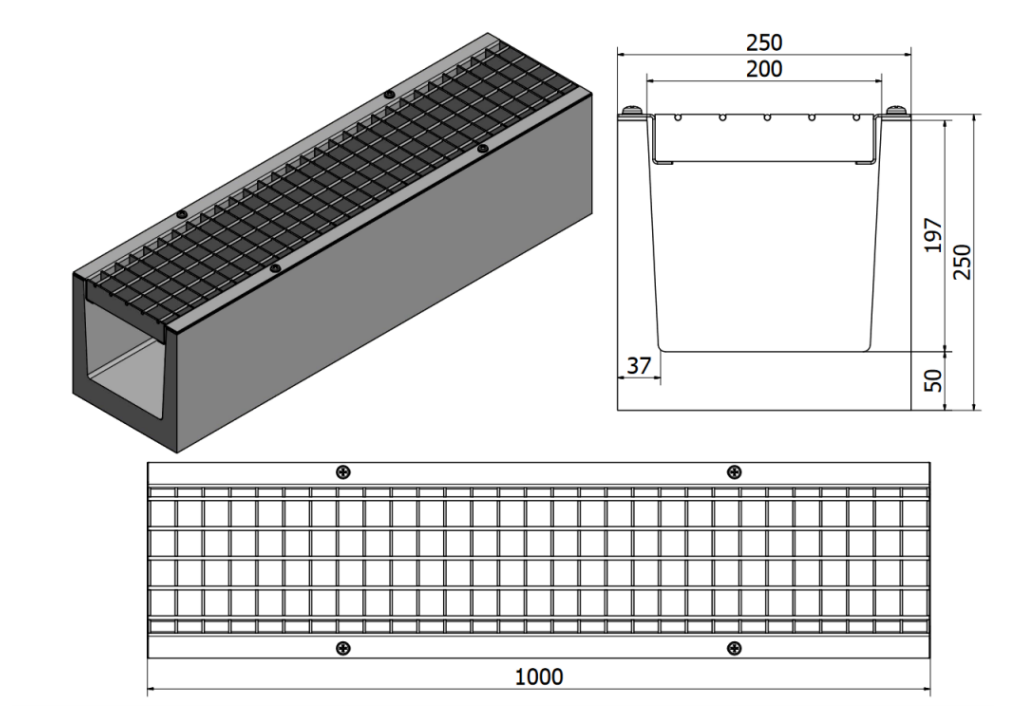

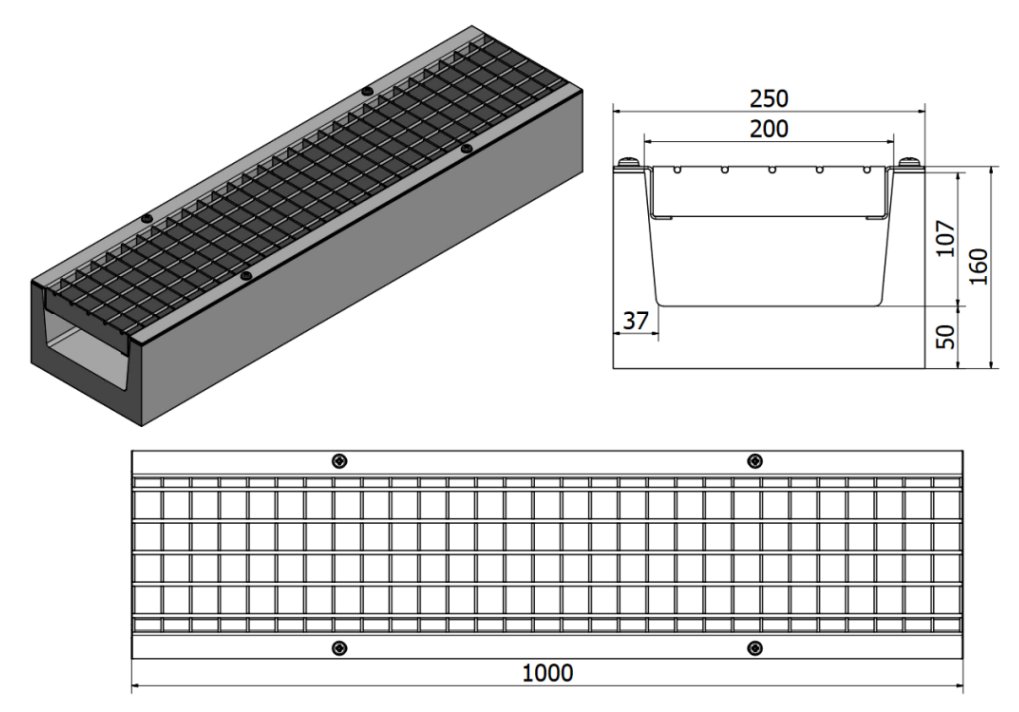

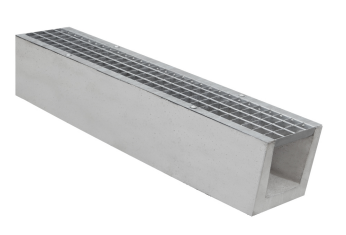

Kanał B125: Spód kanału: korytko z betonu C30/C45 klasy C250 ze stalowym okuciem krawędzi, zbrojone Prętami fi 8 Sposób mocowania: kratki przykręcane śrubami M8 z gniazdem krzyżakowym. Ruszt: krata stalowa ocynkowana Zbrojenie: listwy wsporcze wykonane ze stalowego płaskownika oraz drutu żebrowanego fi 8 tworzącego zbrojenie. PN-EN 1433:2005-B125 |
|

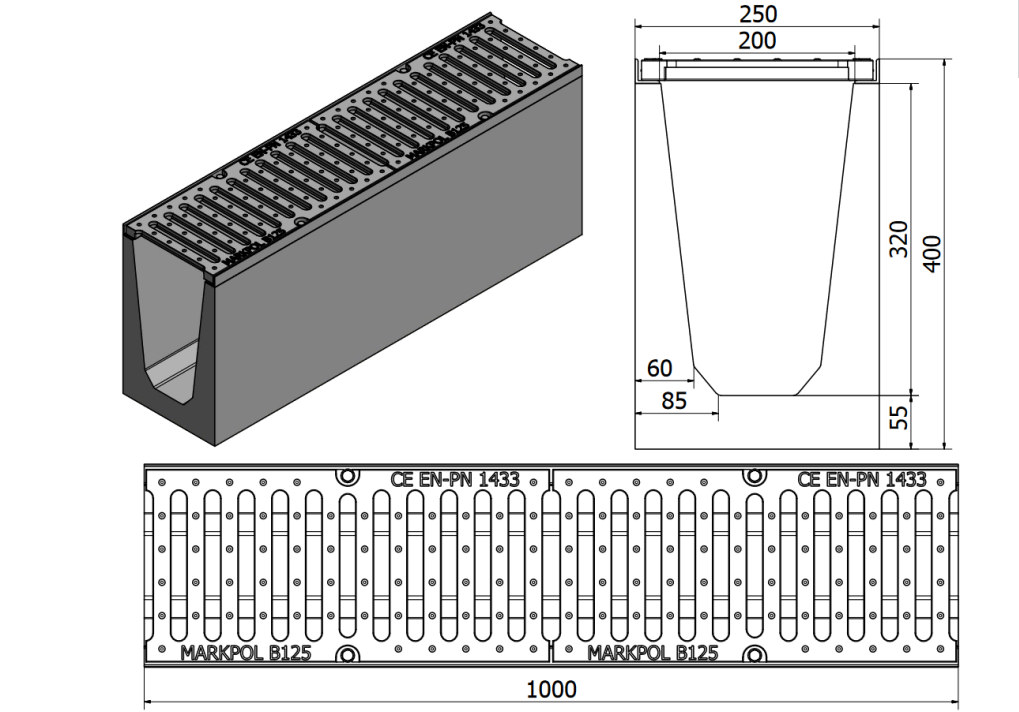

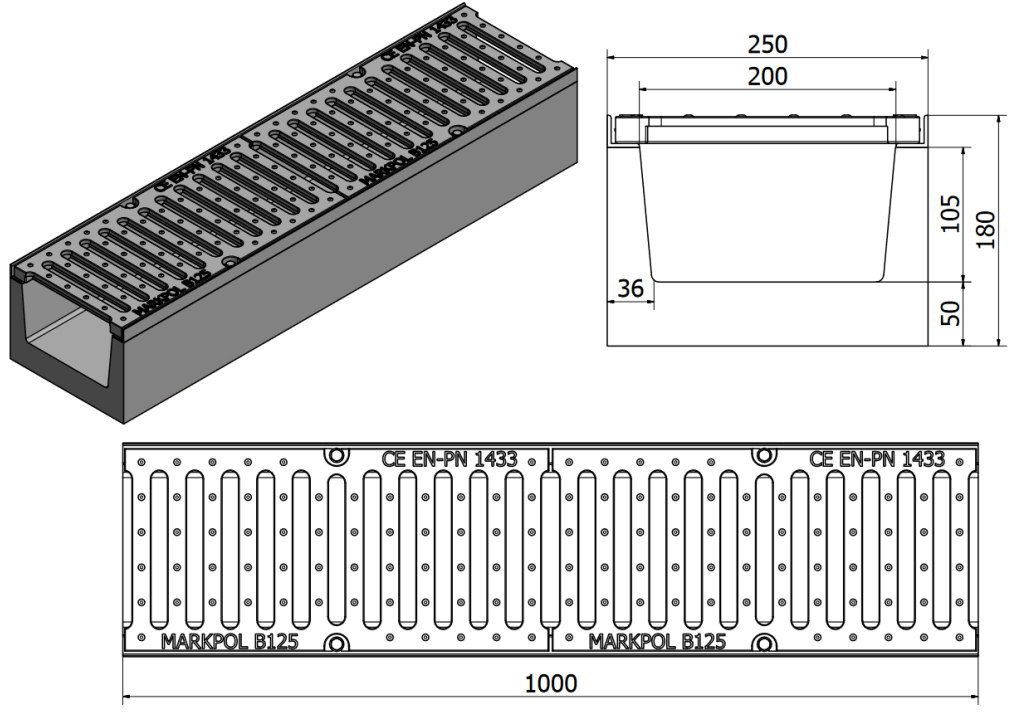

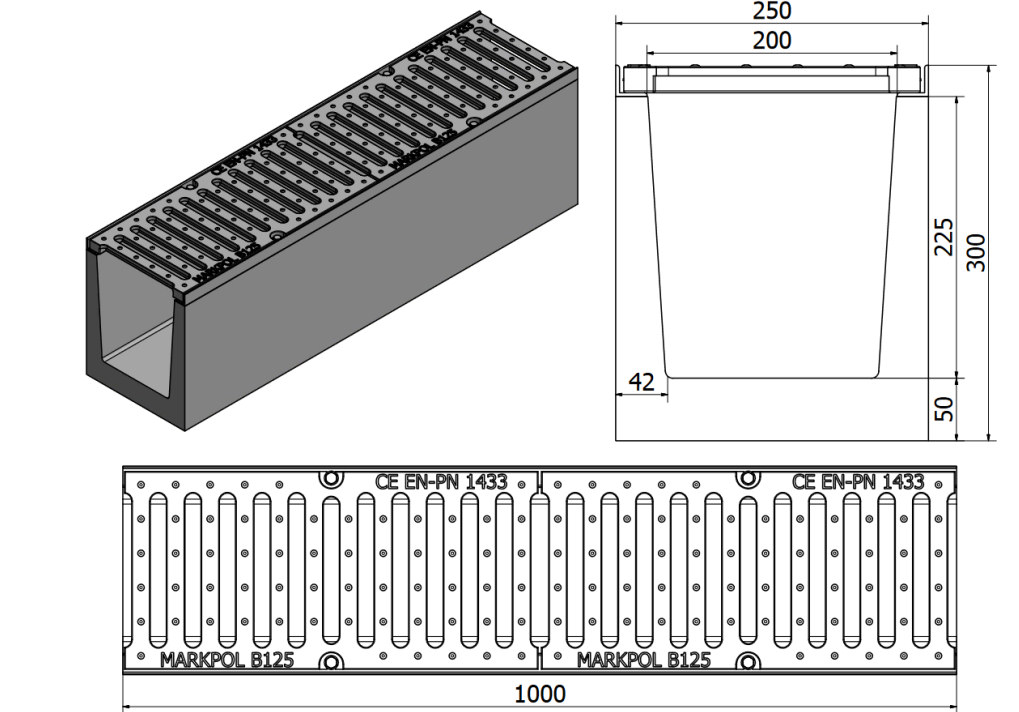

Kanał B125: Spód kanału: korytko z betonu C30/C45 klasy D600 ze stalowym okuciem krawędzi, zbrojone. Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału Ruszt: kratka żeliwna B125 Zbrojenie : listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości. PN-EN 1433:2005-B125 |
|
|
|

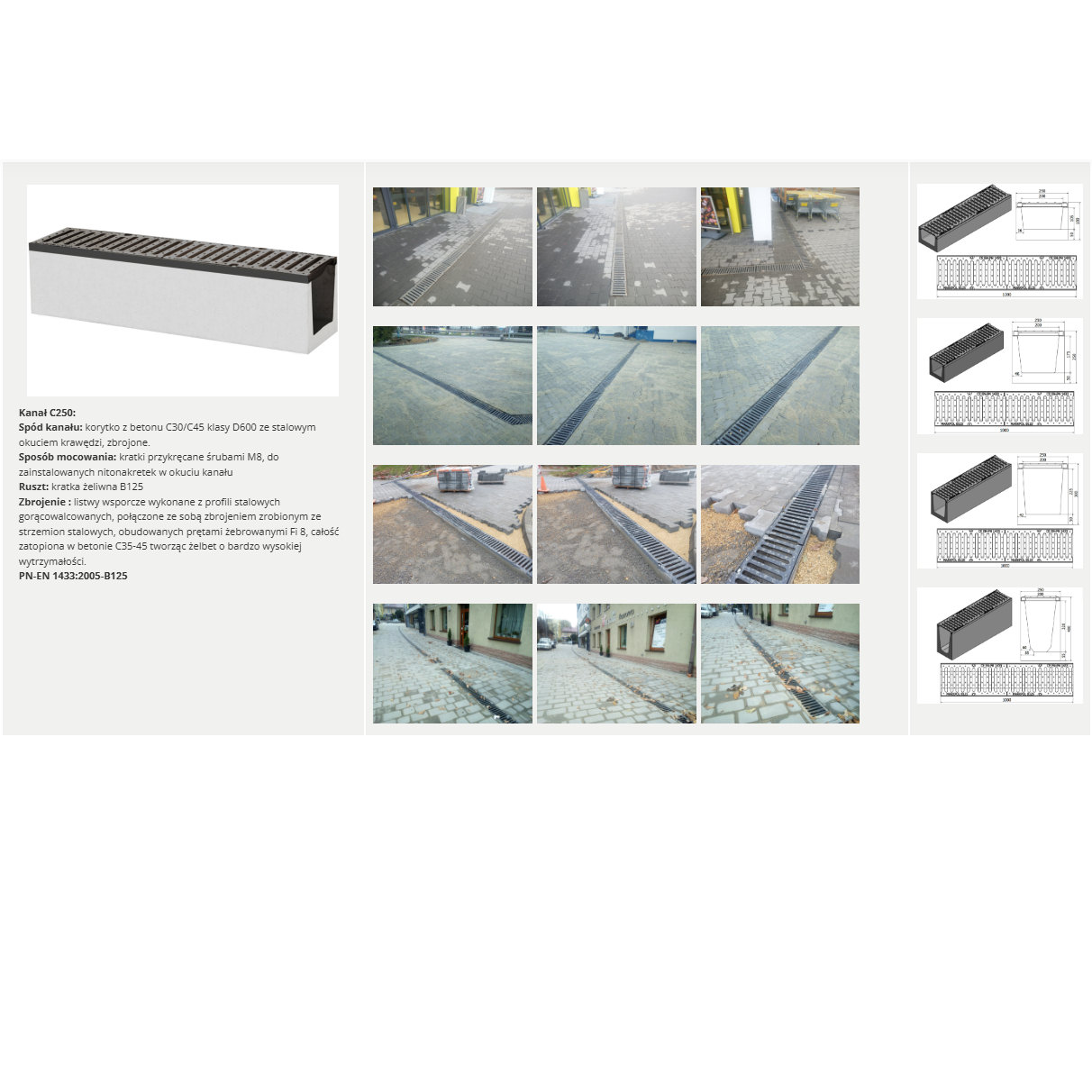

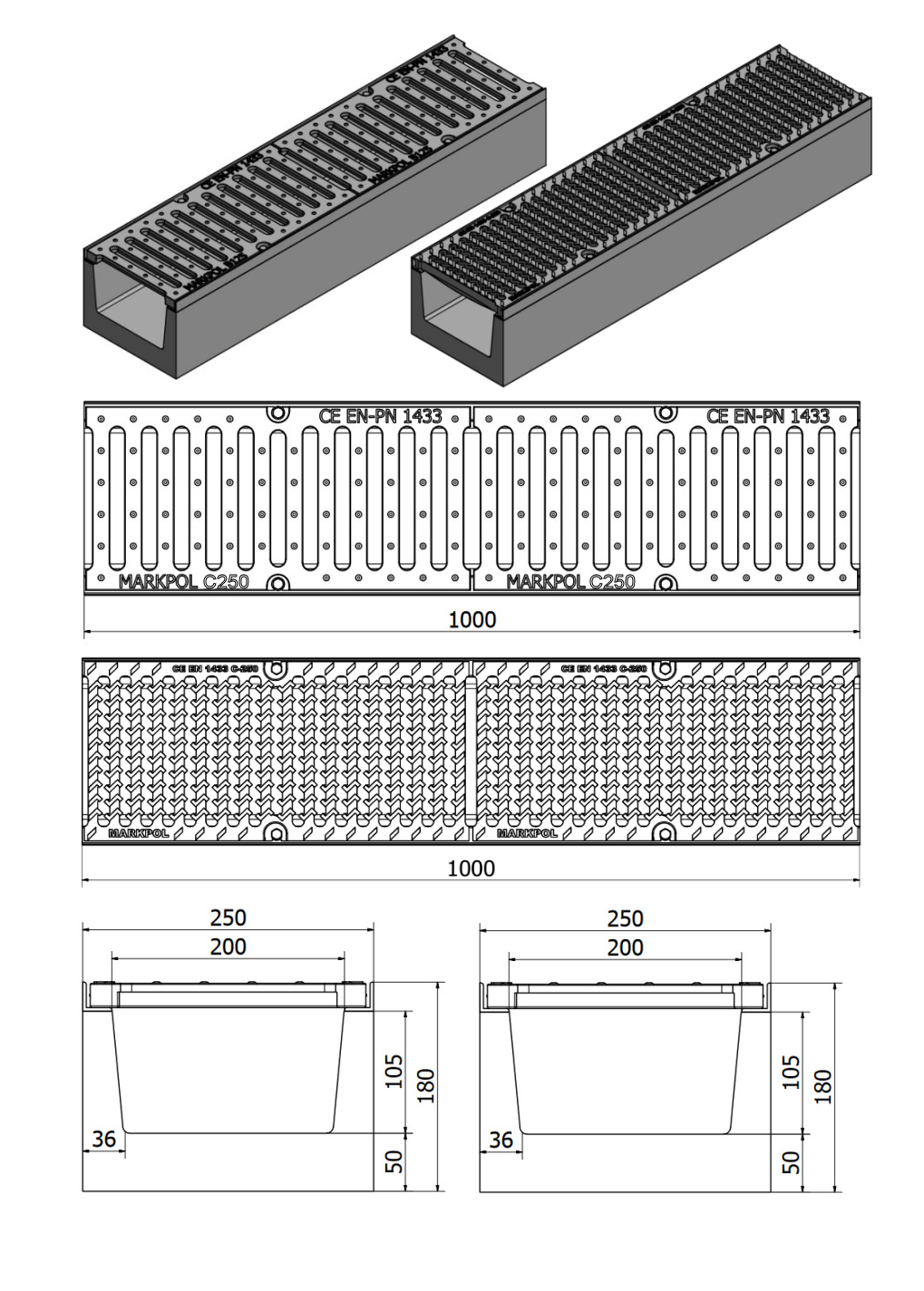

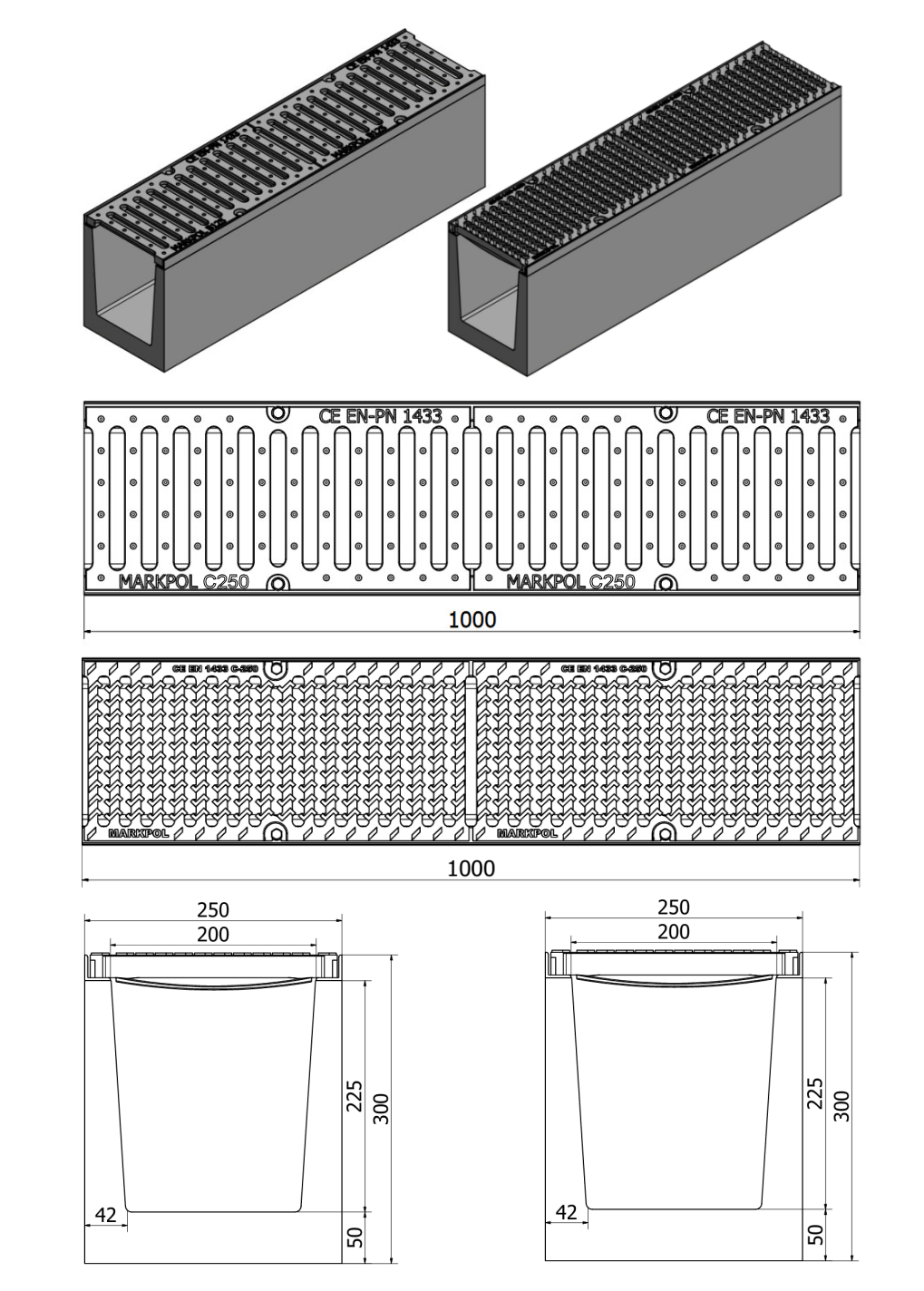

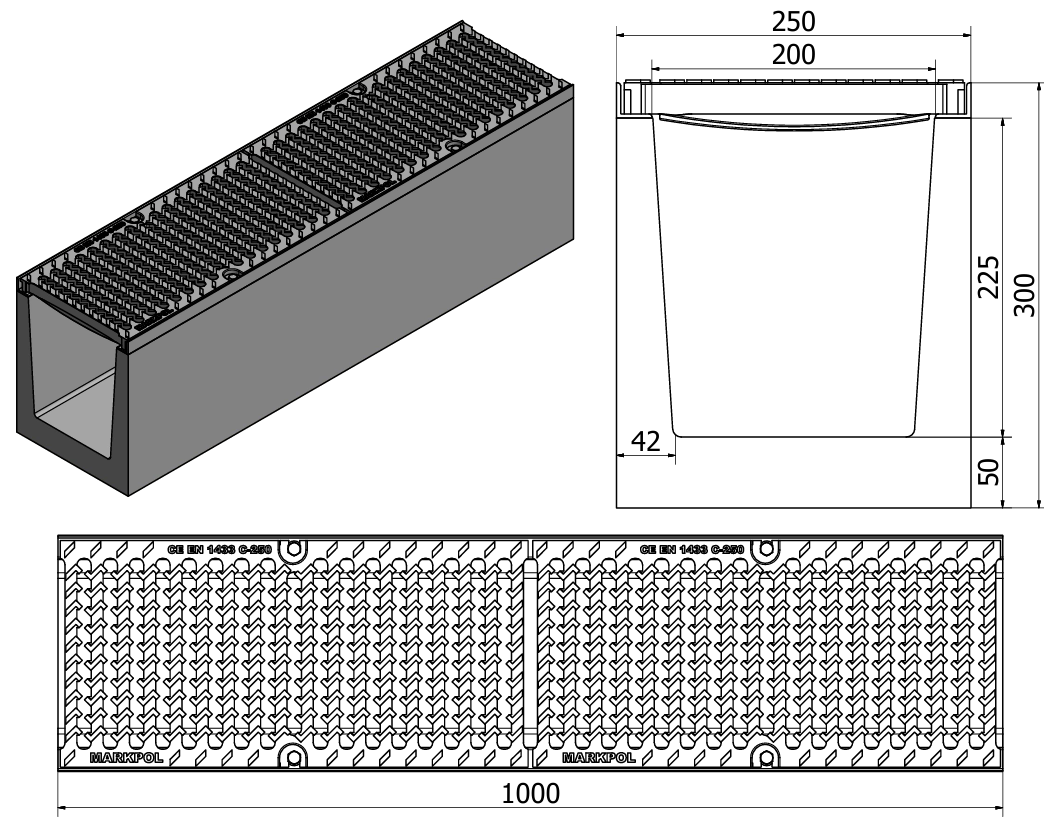

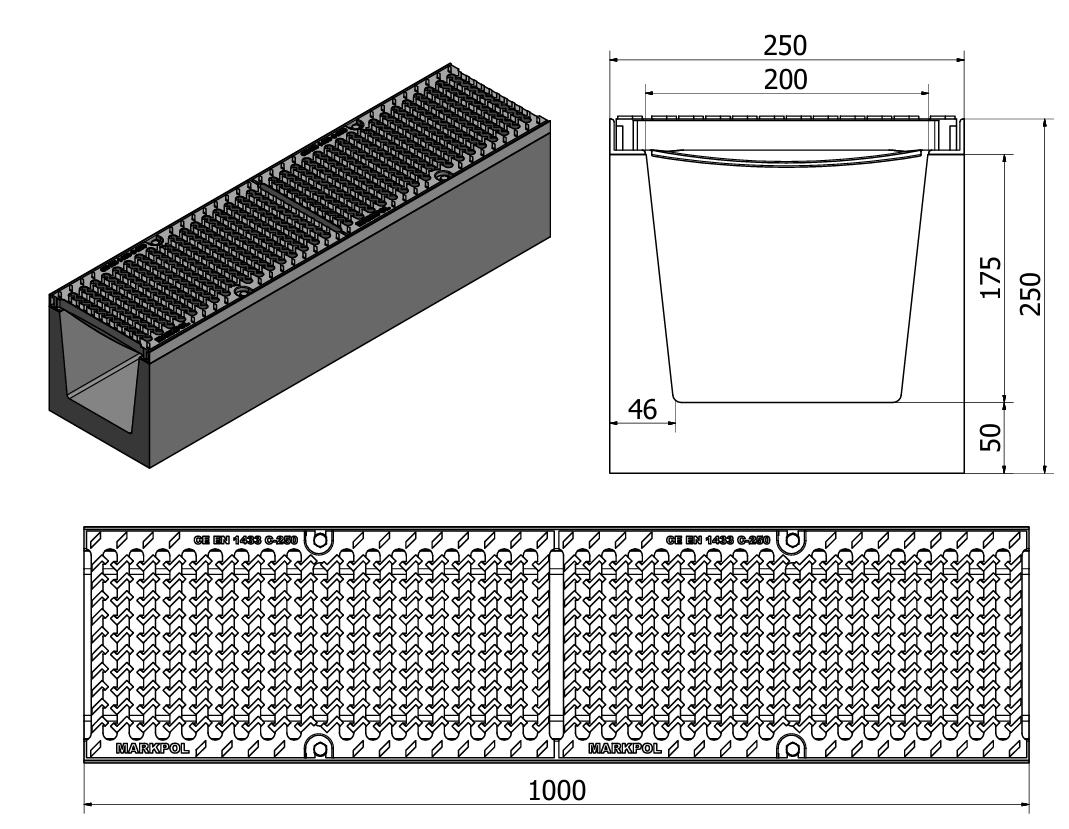

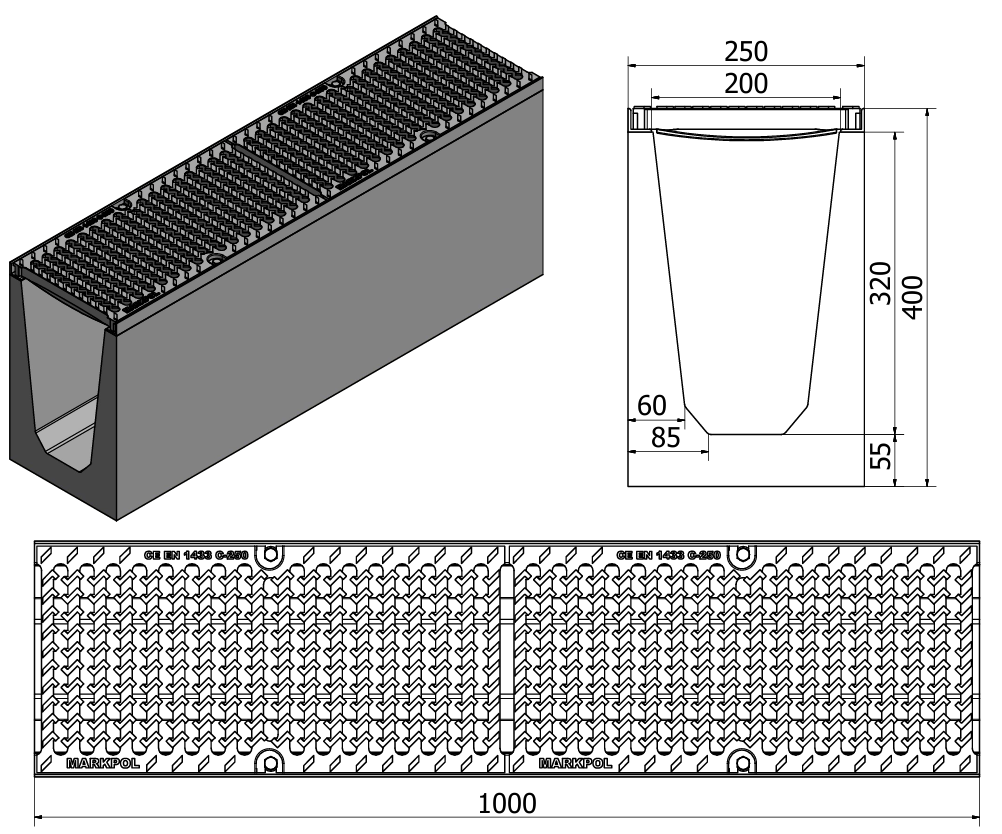

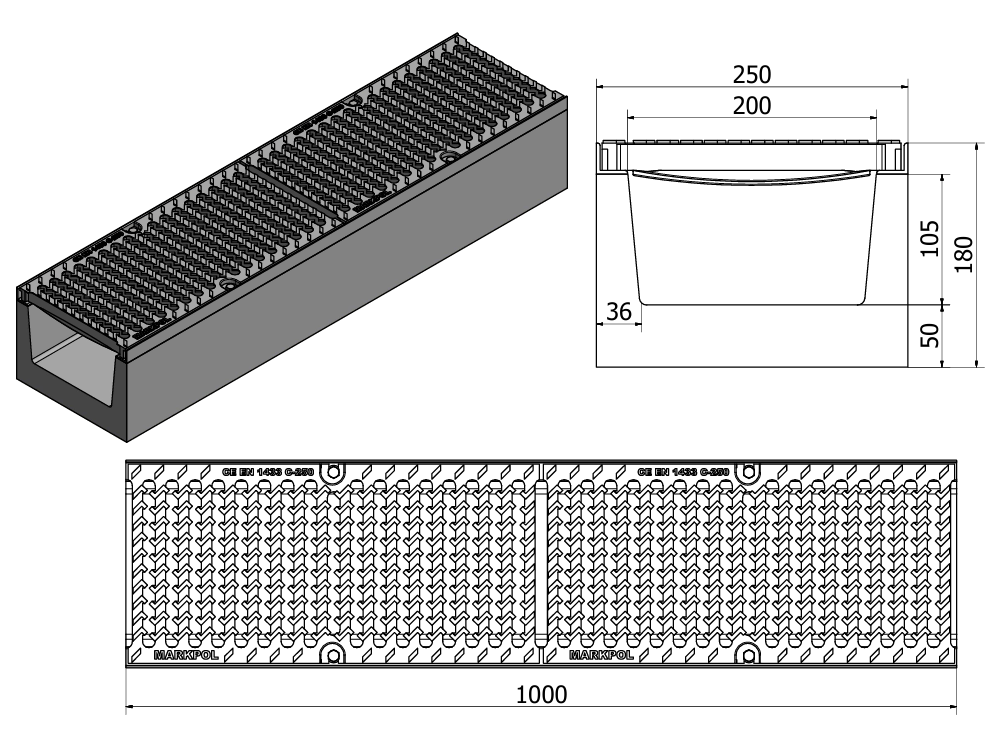

Kanał C250: Spód kanału: korytko z betonu C30/C45 klasy D600 ze stalowym okuciem krawędzi, zbrojone. Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału Ruszt: kratka żeliwna B125 Zbrojenie : listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości. PN-EN 1433:2005-B125 |
|
|

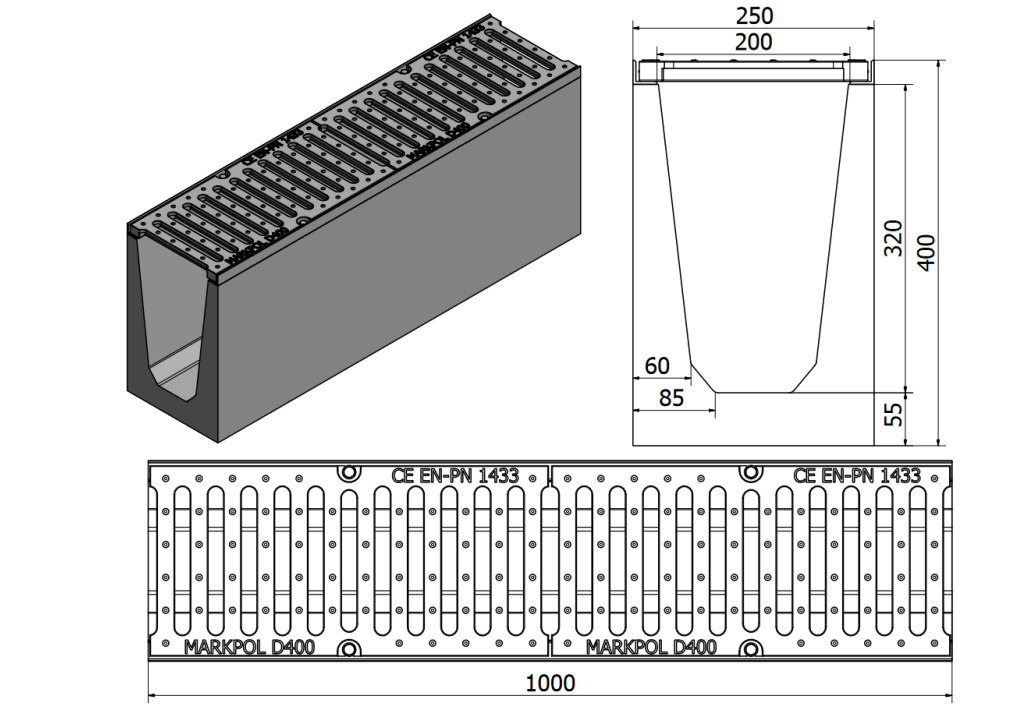

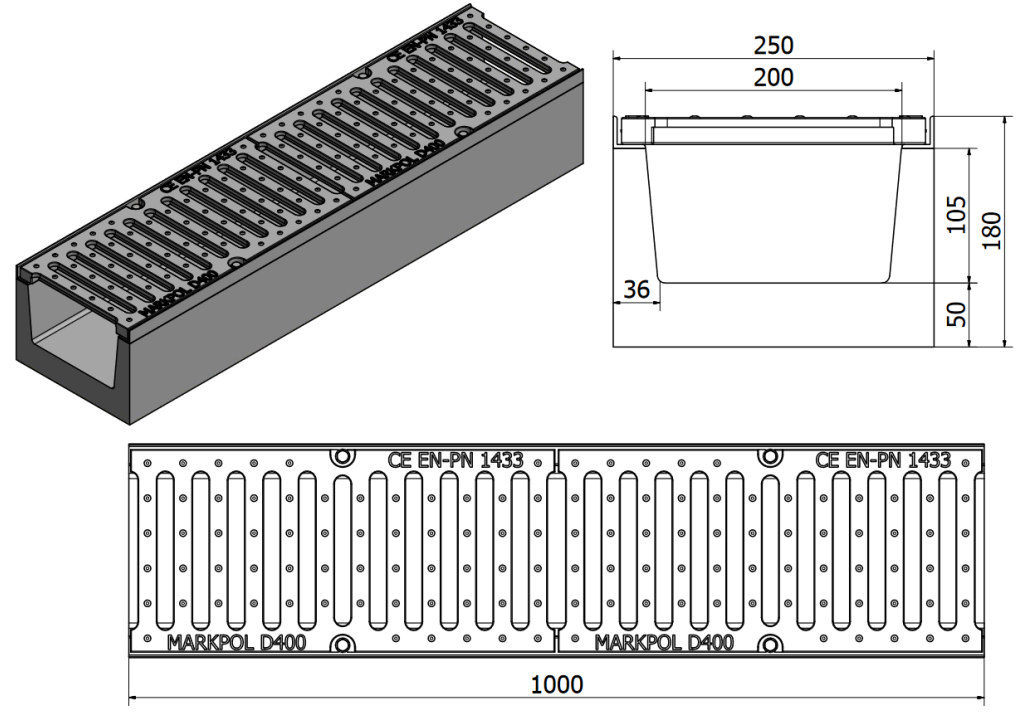

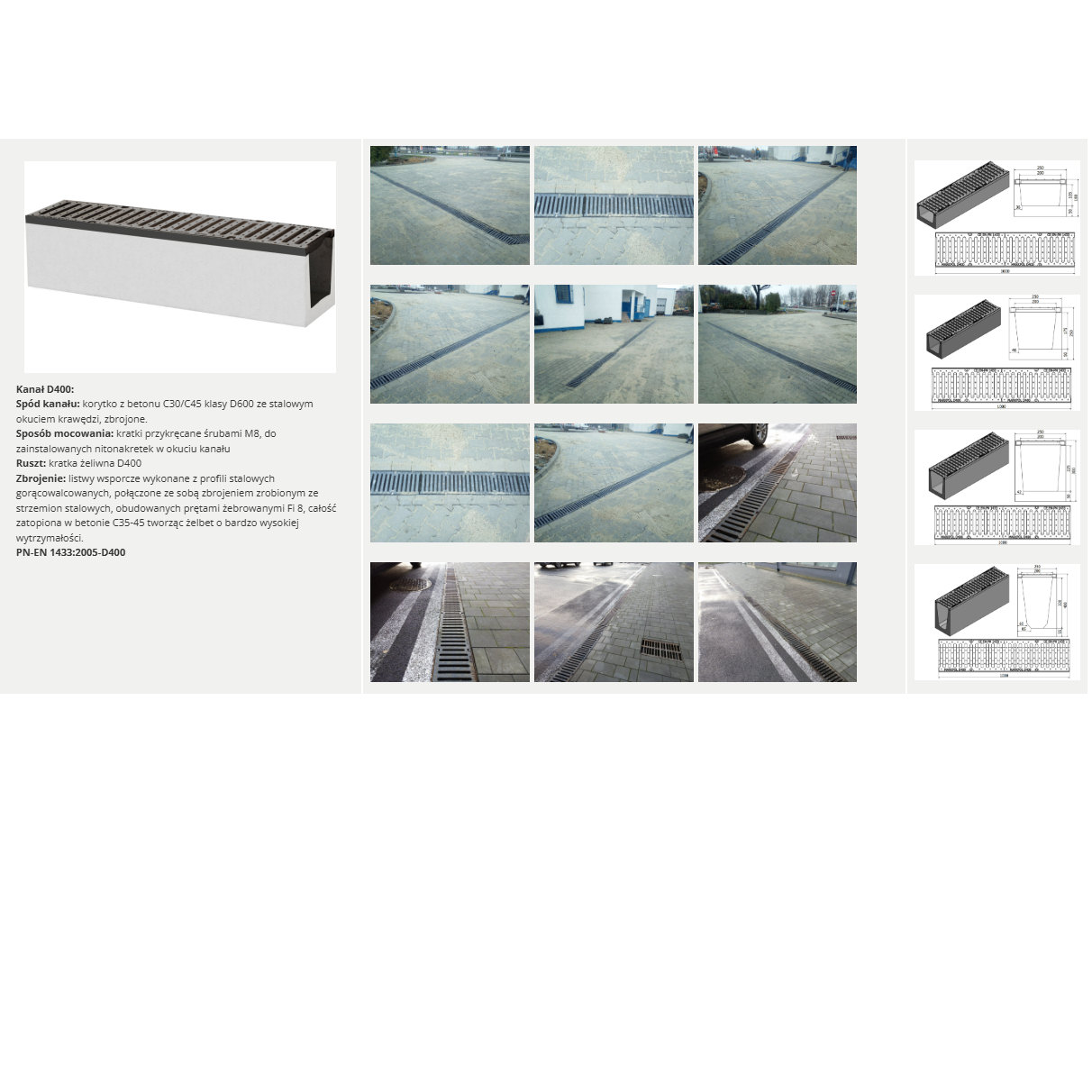

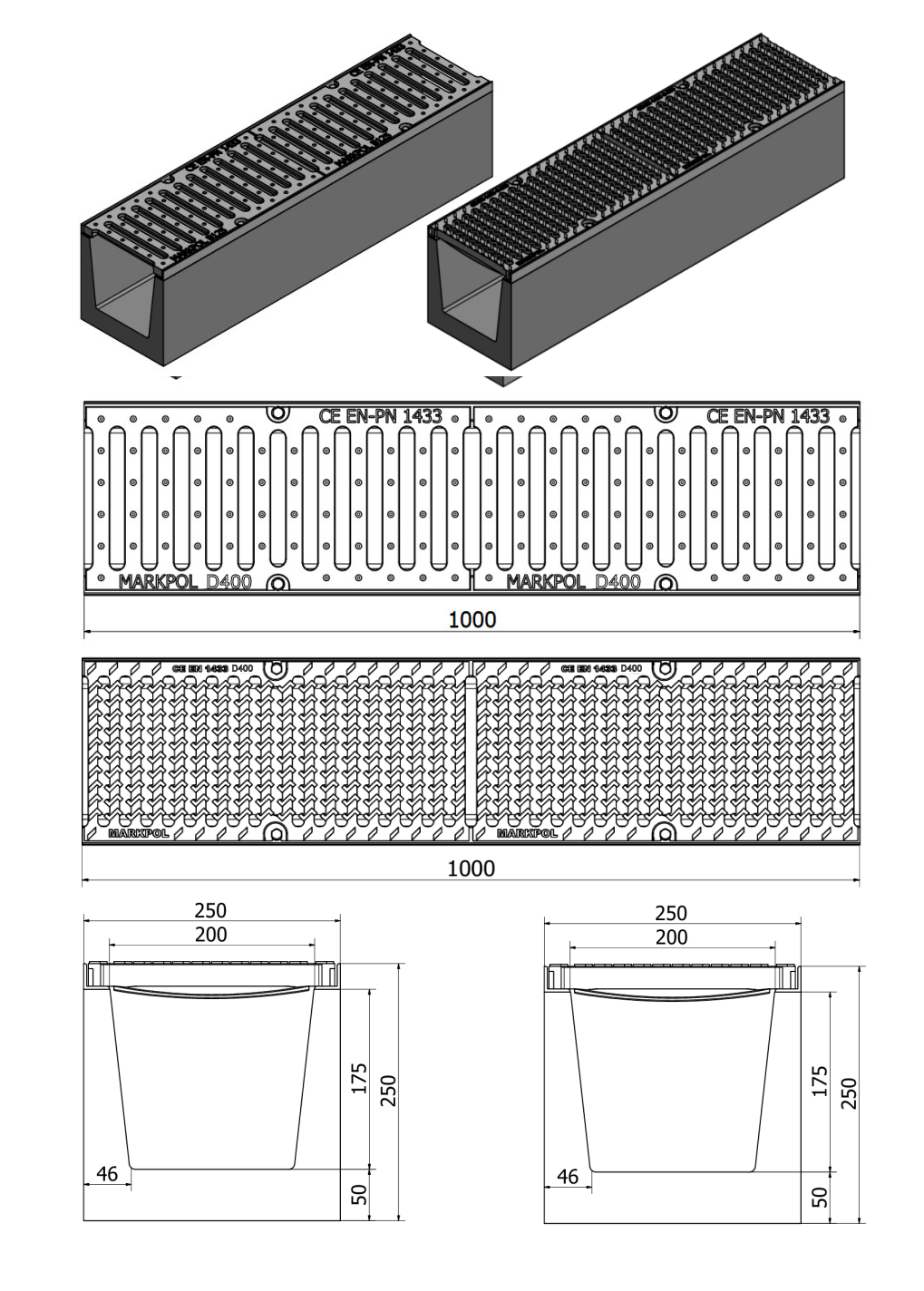

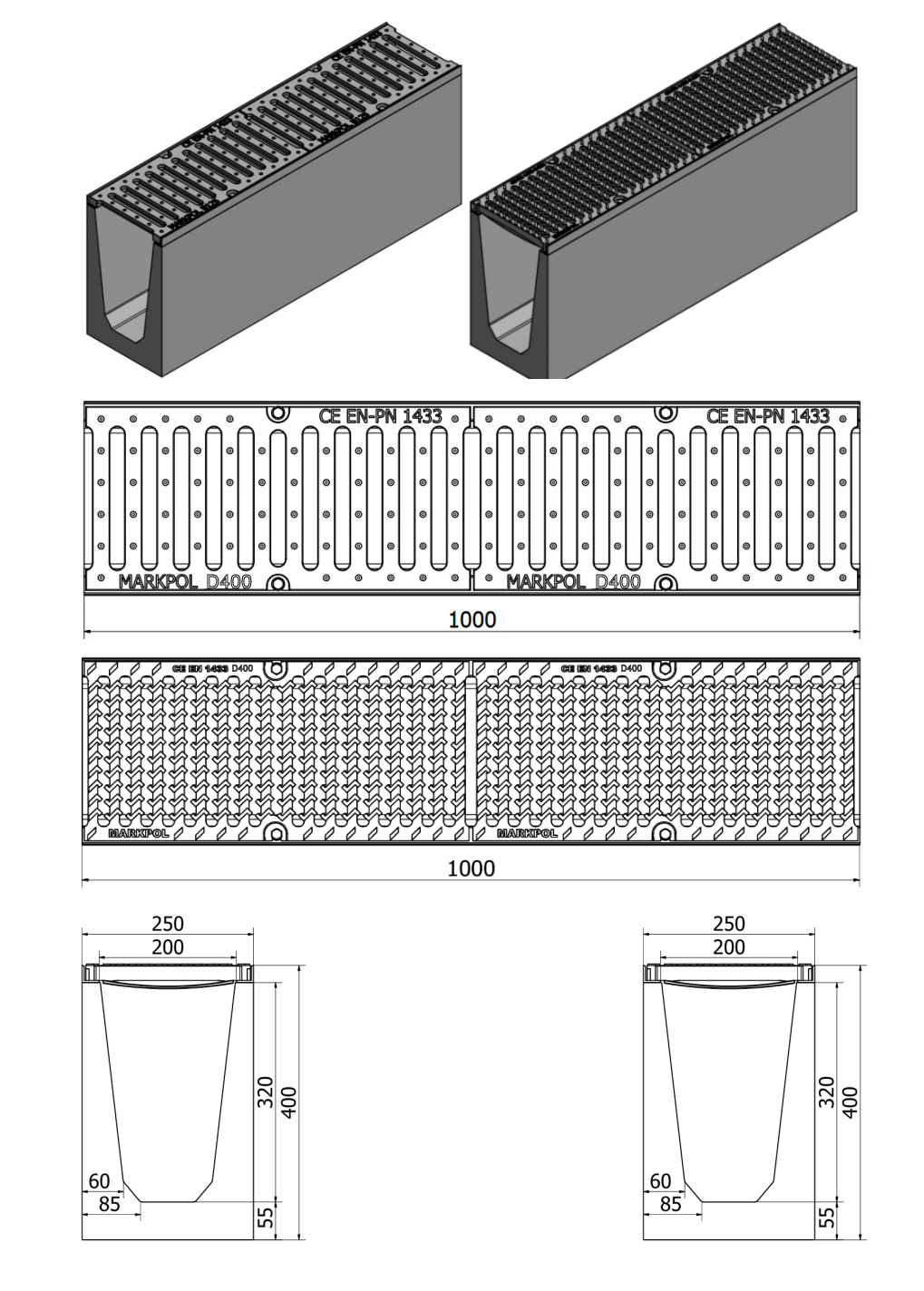

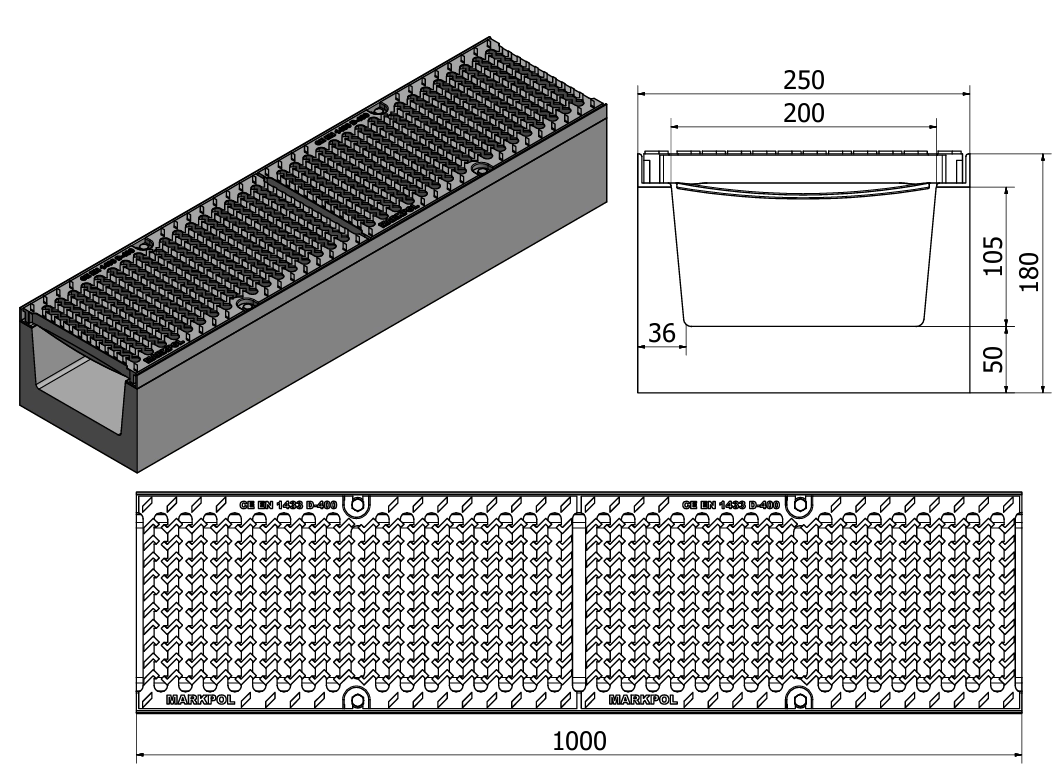

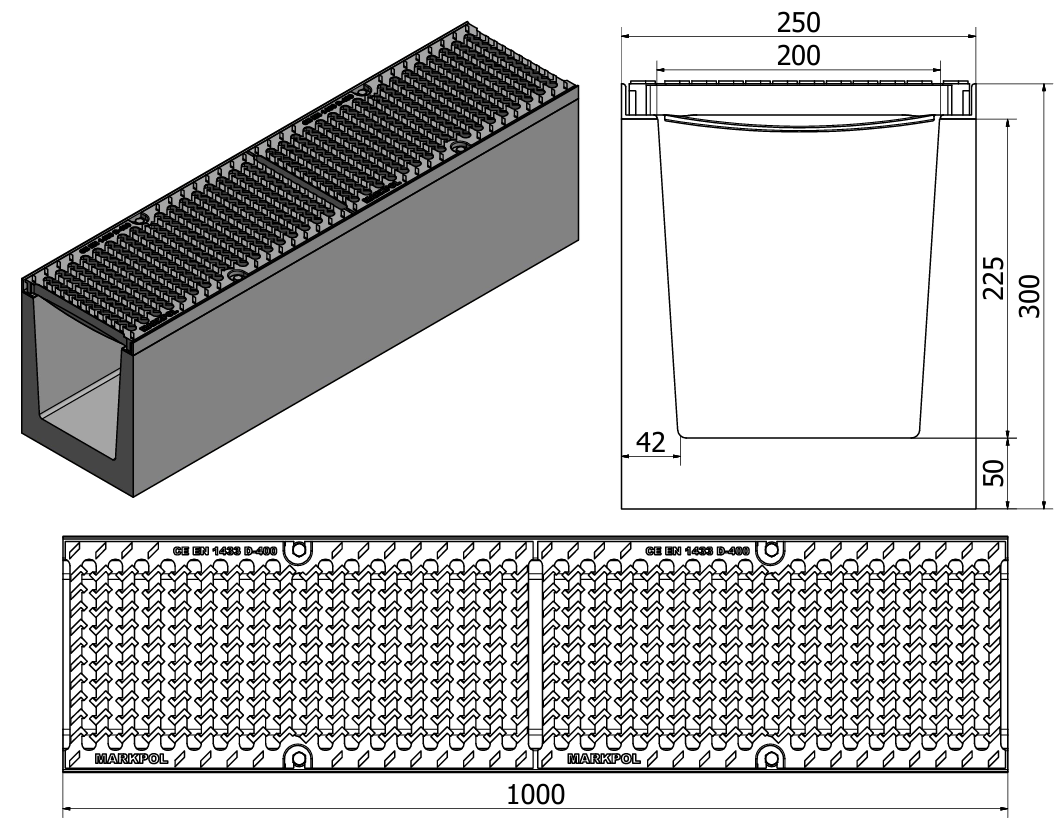

Kanał D400: Spód kanału: korytko z betonu C30/C45 klasy D600 ze stalowym okuciem krawędzi, zbrojone. Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału Ruszt: kratka żeliwna D400 Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betonie C35-45 tworząc żelbet o bardzo wysokiej wytrzymałości. PN-EN 1433:2005-D400 |
|
|

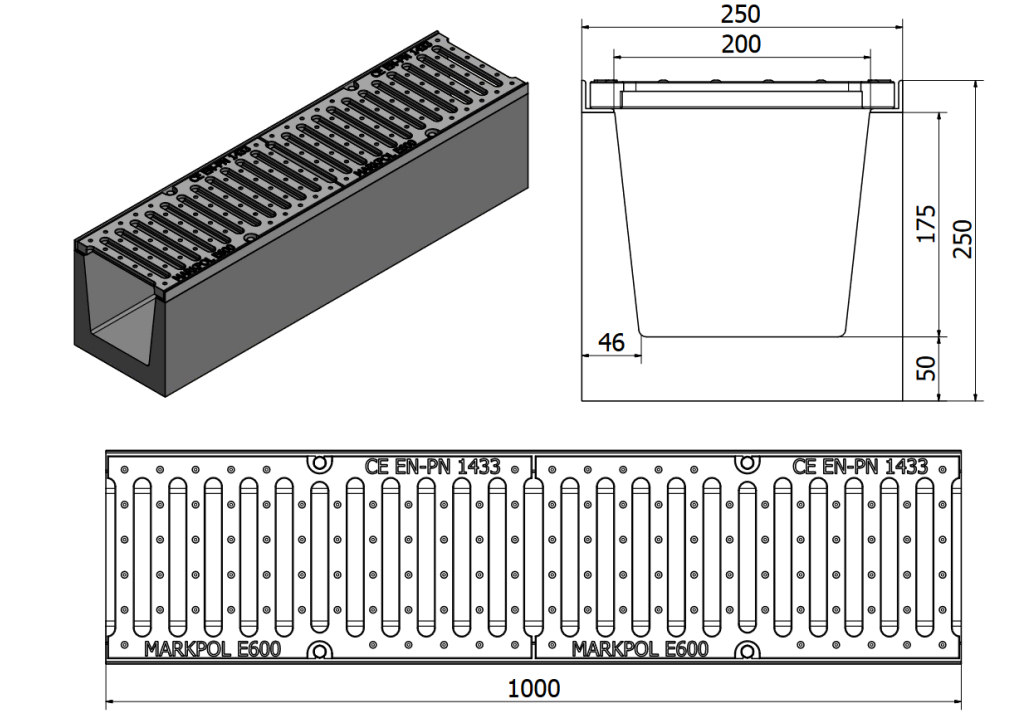

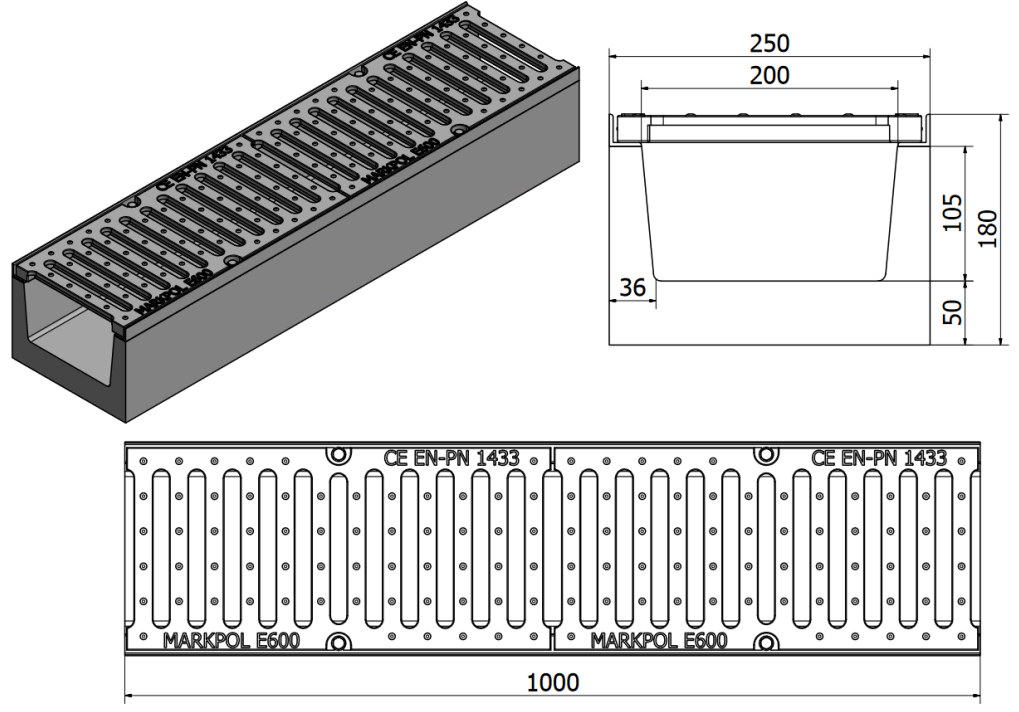

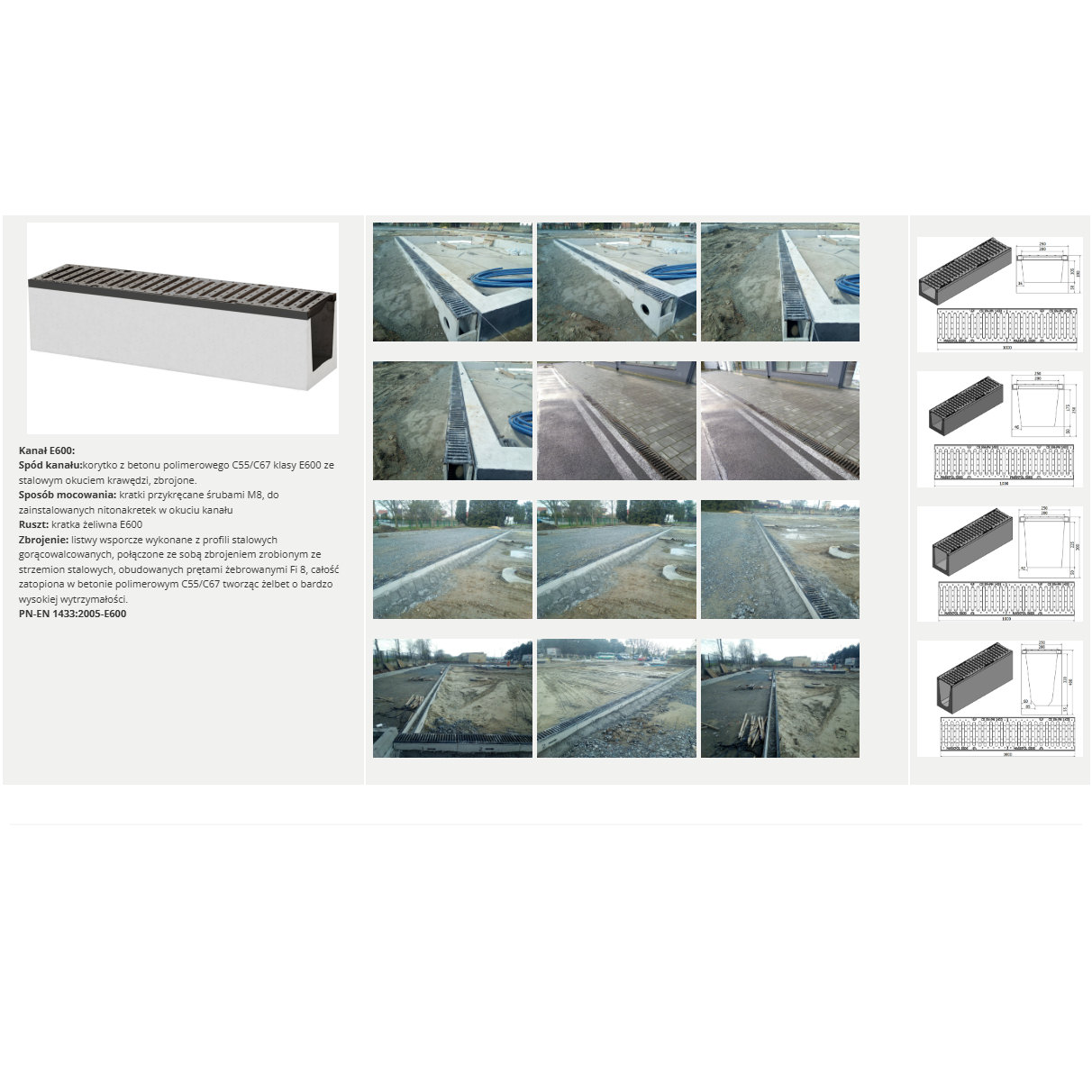

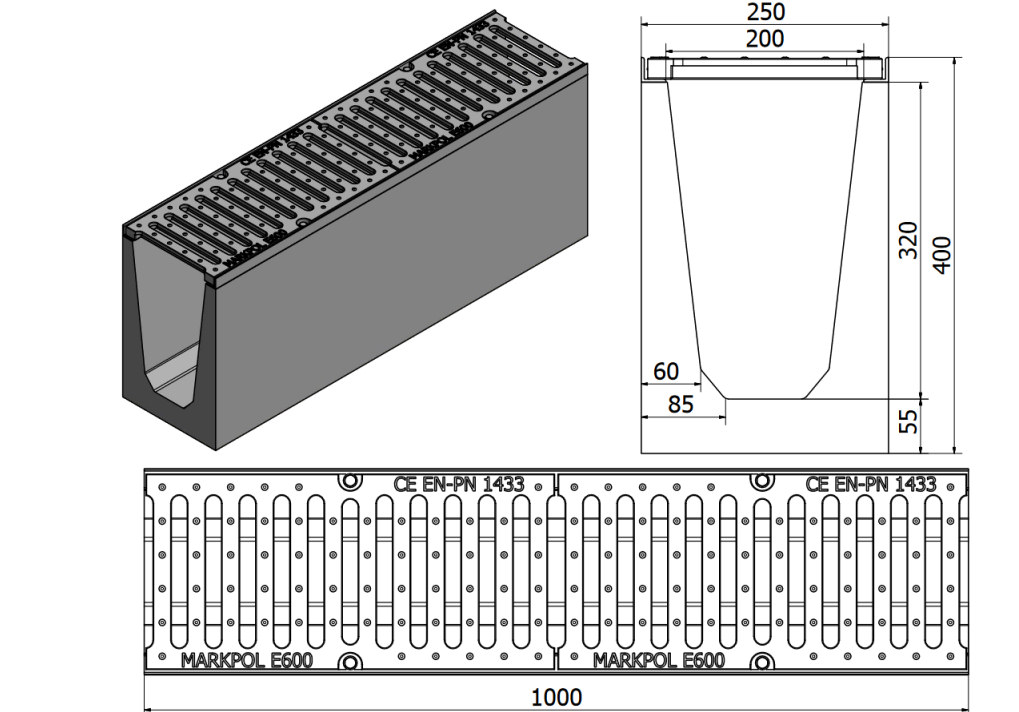

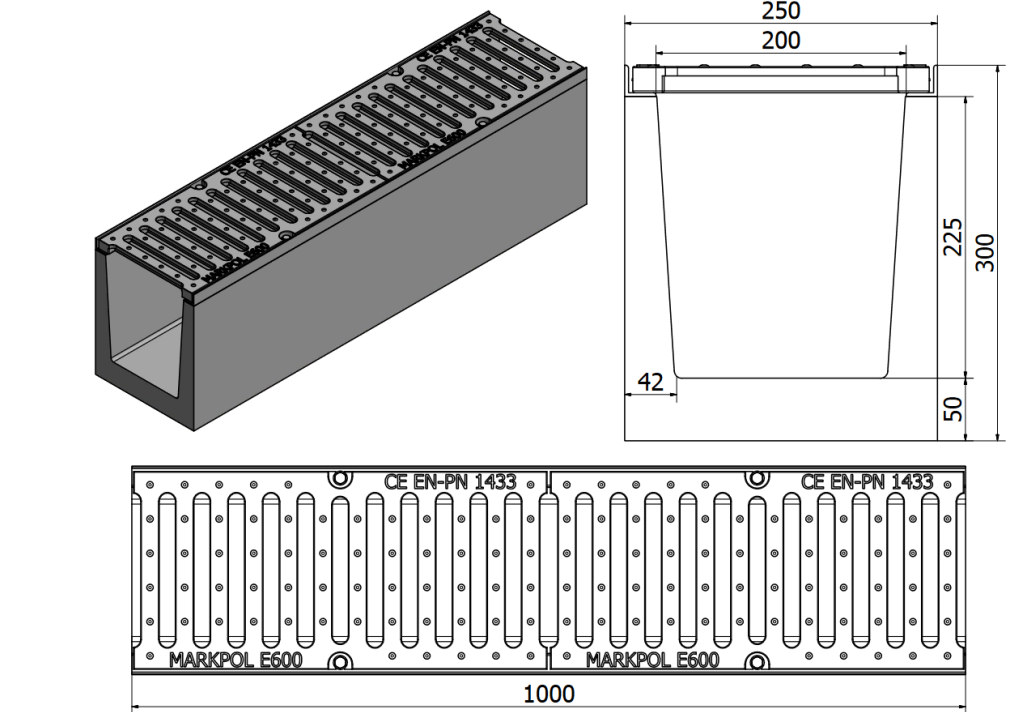

Kanał E600: Spód kanału:korytko z betonu polimerowego C55/C67 klasy E600 ze stalowym okuciem krawędzi, zbrojone. Sposób mocowania: kratki przykręcane śrubami M8, do zainstalowanych nitonakretek w okuciu kanału Ruszt: kratka żeliwna E600 Zbrojenie: listwy wsporcze wykonane z profili stalowych gorącowalcowanych, połączone ze sobą zbrojeniem zrobionym ze strzemion stalowych, obudowanych prętami żebrowanymi Fi 8, całość zatopiona w betonie polimerowym C55/C67 tworząc żelbet o bardzo wysokiej wytrzymałości. PN-EN 1433:2005-E600 |
|
|

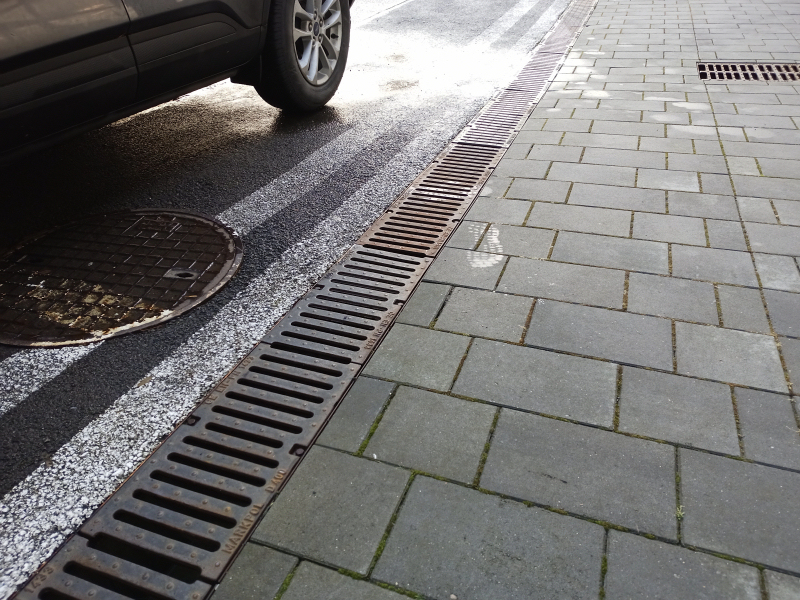

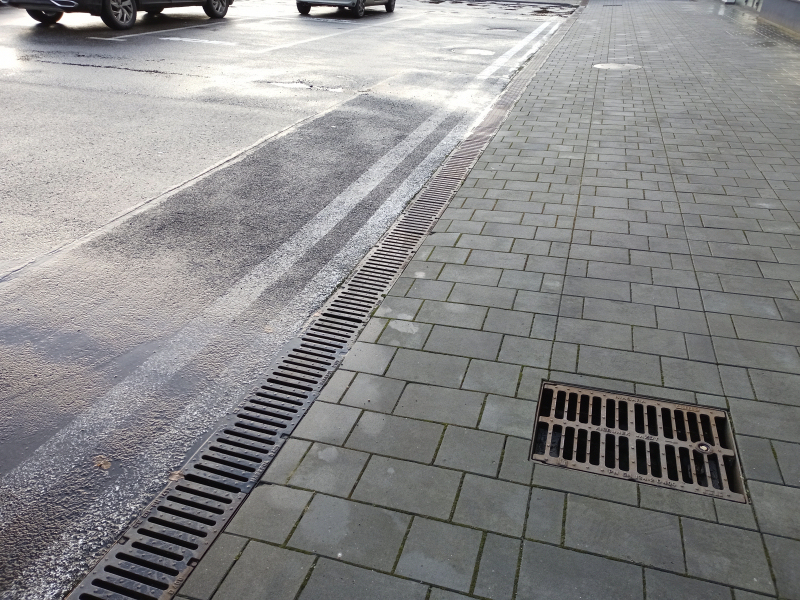

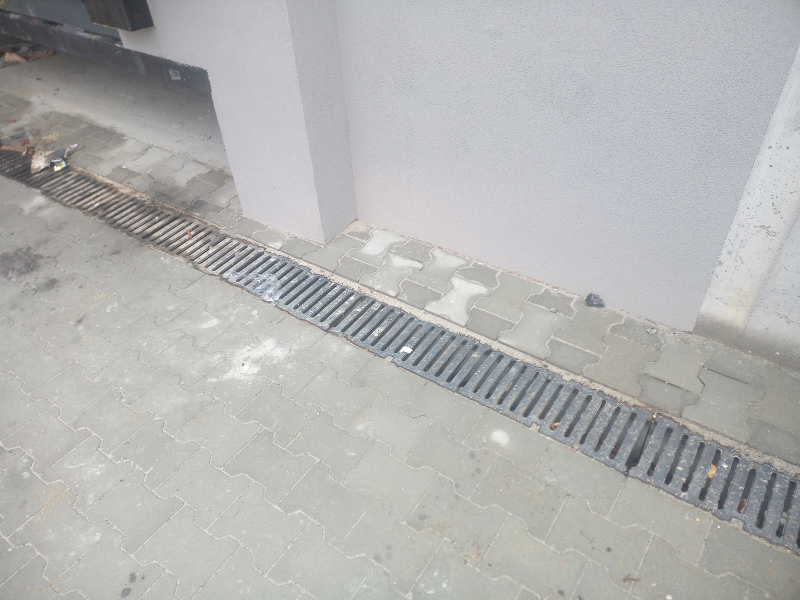

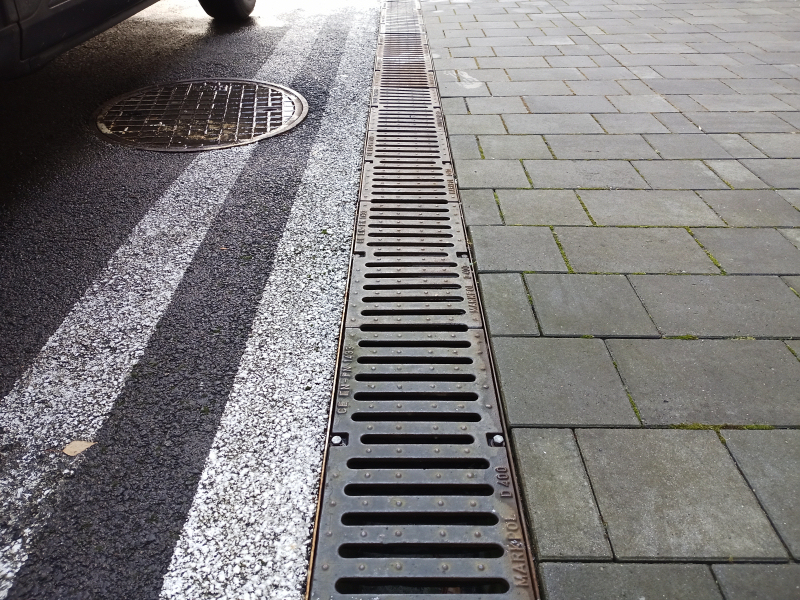

Stosowanie odwodnień liniowych pozwala na kontrolowane zbieranie wody z powierzchni ziemi utwardzonych różnymi materiałami trwałymi (beton, kostka brukowa itp.). Różne klasy obciążeń pozwalają na stosowanie odwodnień w rozmaitych miejscach w strefie ruchu pieszego i rowerowego, na obszarach zielonych, przy wjazdach do parkingów w strefach przemysłowych. Klasy obciążeń informują nas o możliwości zastosowania danego rusztu, kratki i pokrywy w określonych miejscach. Klasa A15 to ciężar dopuszczalny 15,0 KN, B125 to 12,5 KN, C 250 to 25,0 KN. W oparciu o normy PN-EN 1433 zastosowanie klas obciążeń wygląda następująco: A15 – drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe. B125 – drogi dla samochodów osobowych, parkingi, strefy ruchu pieszego. C250 - parkingi, pobocza, ulice, place przeładunkowe. D400 - drogi, parkingi dla wszystkich pojazdów, place rozładunkowe dla hurtowni np. budowlanych.
zobacz ofertę
Kanały polimerobetonowe wyprodukowane są z ulepszonej mieszanki poliestrowej, żywicy i kruszywa kwarcowego. Polimerobeton jest nowoczesnym produktem wysoce mechanicznie i chemicznie odpornym. Ze względu na swoje właściwości polimerobeton jest o wiele bardziej odporny od betonu tradycyjnego.
